LY-36電壓繼電器安裝尺寸及接線圖-上海上繼科技有限公司
發表時間:2019-07-15 15:41 瀏覽次數:461 〖返回〗一、LY-36電壓繼電器的用途
LY-36電壓繼電器為整流型瞬動電壓繼電器,用于繼電保護裝置線路中,作為欠電壓閉鎖啟動元件,替代DJ-100A系列、DY-36C~DY-29C、 DY-35、36型低電壓繼電器。

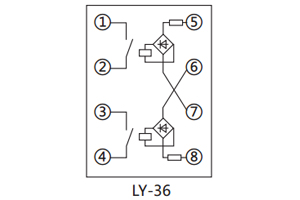

二、LY-36電壓繼電器的接線圖
三、LY-36電壓繼電器的參數
●動作時間:繼電器在0.5倍實測動作值時,動作時間不大于0.15s。
●觸點形式:1動合、1動斷、1動合1動斷、2動合、2動斷。
●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
四、LY-36電壓繼電器的安裝尺寸
LY-36采用JK-1殼體,如圖所示
五、LY-36電壓繼電器的原理

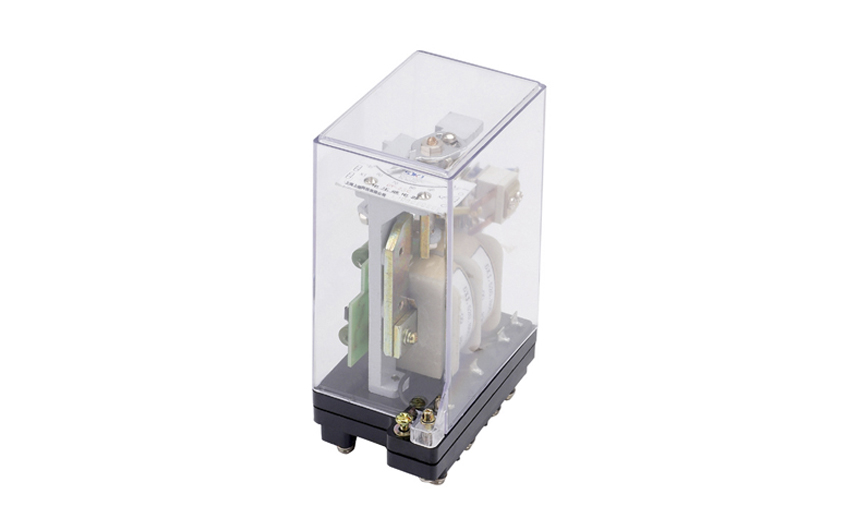

電壓繼電器分為凸出式固定結構,凸出式插拔式結構,嵌入式插拔結構等,并有透明的塑料外罩,可以觀察繼電器的整定值和規格等。
電壓繼電器磁系統有兩個線圈,線圈出頭接在底座端子上,用戶可以根據需要串并聯,因而可使繼電器整定范圍變化一倍。
電壓繼電器銘牌的刻度值及額定值對于電流繼電器是線圈串聯時的電流(以A為單位),對于電壓繼電器是線圈并聯時的電壓(以V為單位)。轉動刻度盤上的指針,以改變游絲的反作用力矩從而可以改變繼電器的動作值。
電壓繼電器的動作:對于過電流(壓)繼電器,電流(壓)升至整定值或大于整定值時,繼電器就動作,動合觸點閉合,動斷觸點斷開。當電流(壓)降低到0.8倍整定值時,繼電器就返回,動合觸點斷開,動斷觸點閉合,對于低電壓繼電器,當電壓降低到整定電壓時,繼電器就動作,動合觸點斷開,動斷觸點閉合。
