JCDY-2/A電壓繼電器參數及接線圖-上海上繼科技有限公司

發表時間:2019-07-15 12:56 瀏覽次數:443 〖返回〗

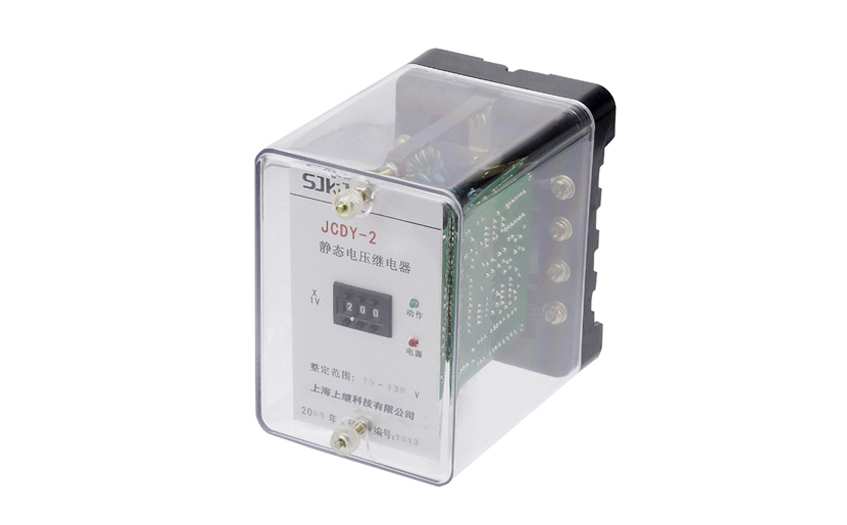

JCDY-2/A電壓繼電器

一、JCDY-2/A電壓繼電器的應用范圍

JCDY-2/A直流電壓繼電器用于電站或其它的場合的各種直流電源的過電壓、欠電壓檢測或保護,可作為直流屏、鎘鎳電池 屏的配套使用。該繼電器采用集成運放電路,出口采用中間繼電器,具有輸出容量大、穩定可靠、動作靈敏、整定誤差小、返回系數高(過壓)、線性好、無噪聲、采用數字撥碼設置動作值,使用直觀方便等特點,是直流系統中電壓測量元件理想更新?lián)Q代產品。

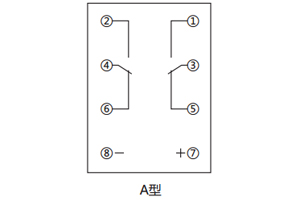

二、JCDY-2/A電壓繼電器的接線圖

接線圖

三、JCDY-2/A電壓繼電器的參數

●額定直流電壓:220V、110V、48V。

●返回系數:過壓不小于0.97;欠壓不大于1.03。

●整定誤差:不大于±2%。

●動作時間:在正常條件下,動作時間不大于25ms;

●返回時間:在正常條件下,返回時間不大于25ms;

●功率消耗:不大于10W。

●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出 觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

四、JCDY-2/A電壓繼電器的開孔尺寸

JCDY-2/A采用HK-1殼體,如圖所示

開孔尺寸

五、JCDY-2/A電壓繼電器的動作可靠性

1.在動作電壓或返回電壓下,繼電器動作過程中的可動系統不應停滯在中間位置。

2. 當對線圈突然施加1.75倍的整定電壓激勵量時,其動合觸點應無抖動地閉合。

3. 當無外來碰撞和振動,繼電器的整定值整定在銘牌中部(或大于中部整定值)時,過電壓繼電器激勵量為整定電壓的0.6倍,繼電器的動斷觸點應可靠地閉合,動合觸點應可靠地斷開;低電壓繼電器激勵量不低于整定電壓的1.5倍,繼電器的動斷觸點應可靠地斷開,在0.6倍的整定電壓(或更低)時,繼電器的動斷觸點應可靠地閉合。
