1.故障現象

10kV充氣柜運作一段時間后，低氣壓警報運行，隔離開關氣室壓力降低，經SF。氣體檢漏儀檢驗為穿墻套管部分漏油，拆換穿墻套管后發現密封性槽部分破裂，如圖已知1如圖，開關柜底版密封性位置原樣，如圖已知2如圖。

1.3常見故障分析

如圖已知1如圖，穿墻套管密封性槽部分破裂發生汽體泄漏，與穿墻套管協助部分的突面光潔無缺點。開關柜從一開始在安裝出廠設置后無漏油現象，運作一段時間，隔離開關電源開關分合操作多次后出現汽體泄露?，F(xiàn)我們對于穿墻套管連接結構進行分析。

1.2.1穿墻套管上方連接結構分析

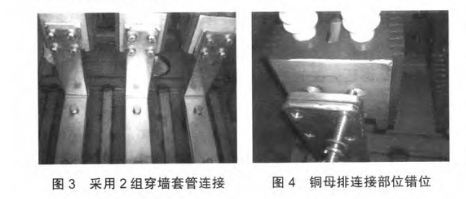

穿墻套管上方與開關柜隔離開關下出界銅銅排直接接入，銅銅排直接與隔離開關靜觸座托架硬接入，因為此開關柜為大電流量1400A，故選用2組穿墻套管，如圖已知3如圖。拆卸銅銅排后，銅銅排接入位置出現錯位脫位，如圖已知4如圖。究其原因穿墻套管在銅銅排接入后存在很大的接入剪切力，當開關柜隔離開關分重合閘時，此剪切力直接作用于穿墻套管上，隔離開關的分合操作力所有傳送給穿墻套管，大大增加了穿墻套管的剪切力形變，在一定的相互作用力下穿墻套管就發生了破裂。

1.2.2穿墻套管底下連接結構分析

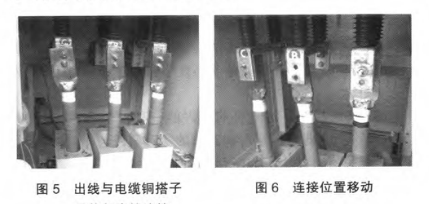

穿墻套管底下為出界，與電纜線銅搭子電導體部直接接入，如圖已知5如圖。拆卸接入地腳螺栓后發生接入位置手機移動，如圖已知6如圖。此現象說明電纜線銅搭子與穿墻套管存在很大的接入形變，并產生剪切力，在電纜線插電后產生的電驅動力和接入剪切力提高認識作用于穿墻套管，促使穿墻套管發生破裂。

1.2.3穿墻套管突面連接結構分析

充氣柜生產廠家認為穿墻套管與開關柜通過O形橡膠密封圈與開關柜打磨面底版用地腳螺栓夾緊固定，形成汽體密封性，如圖已知7如圖，拆卸穿墻套管后如圖已知8如圖。2個穿墻套管位置很遠，在打氣后氣室底版容易產生形變，地腳螺栓固定后一樣存在形變剪切力，長時間運作后穿墻套管存在破裂的可能。
