高壓開關柜合閘故障分析-上海上繼科技有限公司

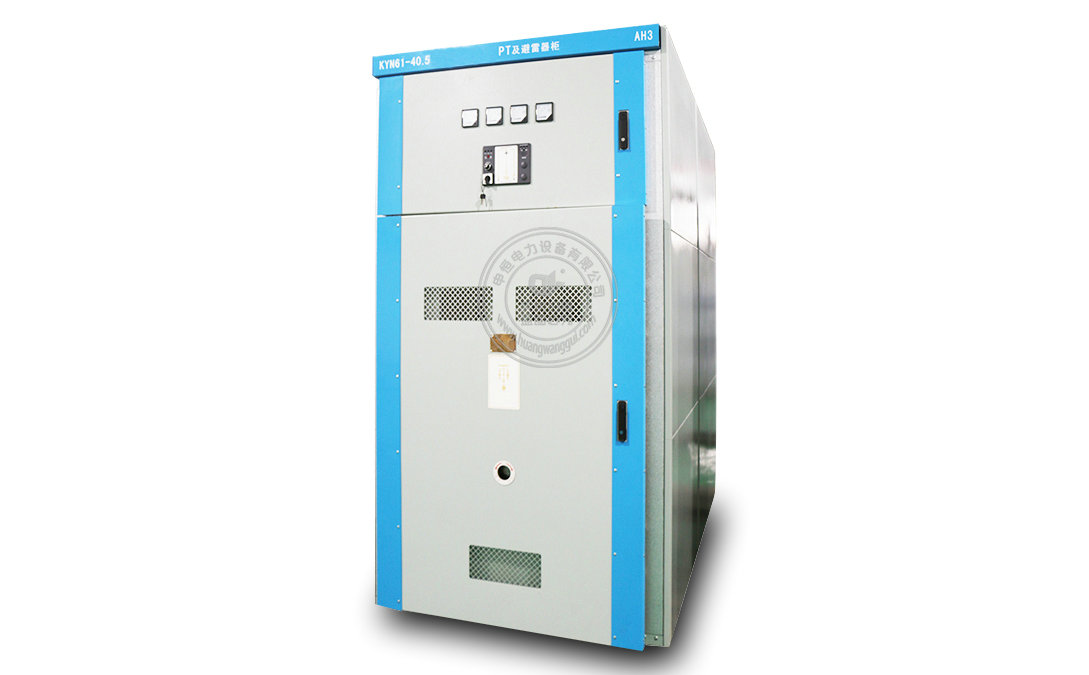

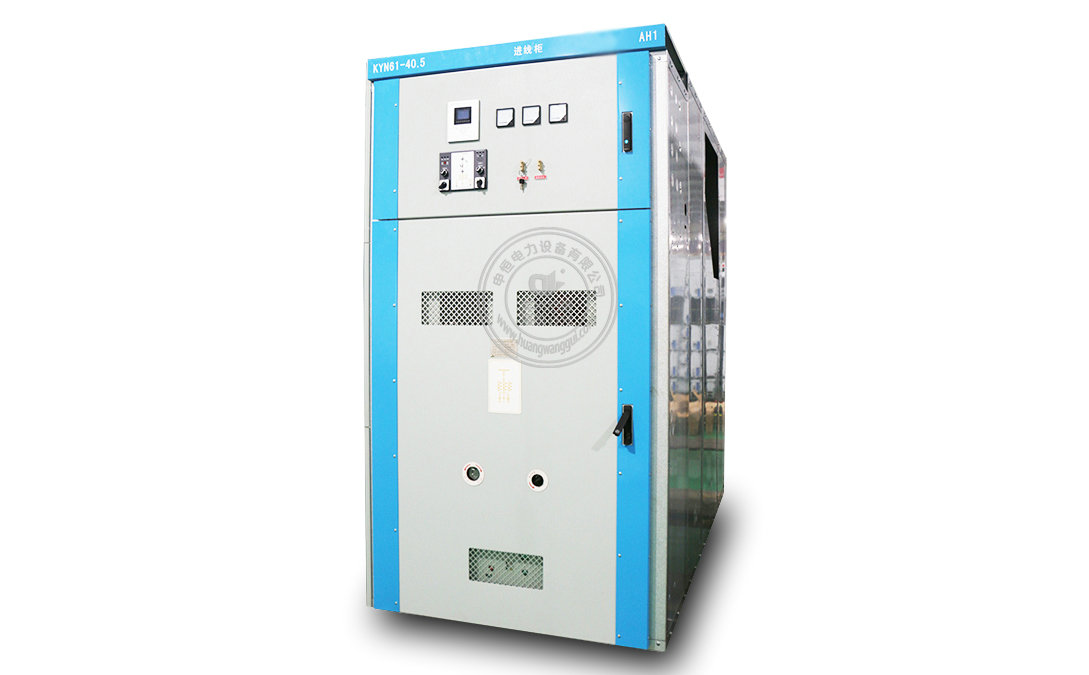

發表時間:2022-08-11 09:21 瀏覽次數:674 〖返回〗高壓開關柜合閘故障可分成電氣故障和機械故障。合閘方式有手動和電動兩種。手動不可以合閘通常是機械故障。手動可以合閘,電動不可以合閘是電氣故障。而高壓開關柜電動不可以合閘時會保護動作、防護故障、電氣連鎖、輔助開關故障等。
1)保護動作:保護動作使開關跳間。開關合閘前路線有故障保護回路使防跳繼電器生效。合閘后開關馬上跳電。即便轉換開關還要合閘部位,開關也不會再度合閘持續彈跳
2)防護故障:如今高壓開關柜內都設定了五防功能,要求開關不在運作部位或試驗部位不可以合閘。也就是說部位開關不合閉,電動不可以合閘。這類故障在合閘全過程中常常碰到。這時運作位置燈或試驗部位燈不閃。將開關手車略微移動使行程開關合閉只能合閘。要是行程開關偏位間距很大,理應開展調節。在JY型高壓柜中部位開關不可以向移位時可以加裝個V型片,確保行程開關可靠合閉
3)電氣連鎖故障:髙壓系統中以便系統的可靠運作設定某些電氣連鎖。比如在兩路電源進線的單母線按段系統中,要求兩路進線柜和母聯柜這三臺開關只有合兩部。要是三臺都合閉將會有反合閘的風險。而且短路故障主要參數轉變,并排運作短路容量擴大。。進線柜連鎖電源電路連接起來母聯柜的常閉觸點,要求母聯柜分閘情況進線柜可以合閘。母聯柜的連鎖電源電路是分別用兩路進線柜的1個常開和1個常閉連接起來后再并連。那樣就可以確保母聯柜在兩路進線柜有個合閘另外分間時即可合閘。在高壓柜不可以電動合間時,要先理應考慮到是不是有電氣連鎖,不可以盲目地用手動合閘。電氣連鎖故障通常全是實際操作不善,不可以考慮合間要求。比如合母聯盡管進線柜是一分一合,可是分閘柜里手車被拖出,電源插頭沒有插上。要是連鎖電源電路產生故障,可以用數字萬用表查驗故障位置利用紅、信號燈分辨輔助開關故障簡單方便,可是不太可靠。可以用數字萬用表查驗確認檢修輔助開關的方式是調節固定法蘭的視角,調節輔助開關曲軸的長短等。
4)控制回路開路故障:在控制回路中自動開關毀壞、路線斷開等都使合閘線圈不可以得電。此刻合聞電磁線圈沒有動作的響聲。準確測量電磁線圈兩邊沒有工作電壓。查驗方式是用數字萬用表查驗開路點
5)合閘線圈故障:合閘線圈損壞是短路故障。此刻異味重、起煙、保險熔短等問題產生。合閘線圈設計方案為短時間工作制,有電時間不可以過長。合閘不成功后理應立即搜索緣故不應當數次不斷合閘。非常是Cd型電磁感應實際操作組織的合閘線圈,因為根據電流量很大數次合間非常容易燒毀。
在檢修高壓開關柜不可以合閘的故障時常常應用試合閘的方式。這類方式可以清除路線故障變電器溫度、瓦斯故障以外)、電氣連鎖故障、行程開關故障。故障位置基礎可以確認手中車內部。因此在緊急解決時可以用試驗部位試合閘,拆換應急手車合閘的方式開展解決樣可以具有事倍功半的實際效果而且可以降低停電了時間。
