JCDY-2B電壓繼電器參數及開孔尺寸-上海上繼科技有限公司

發表時間:2020-05-09 17:22 瀏覽次數:507 〖返回〗

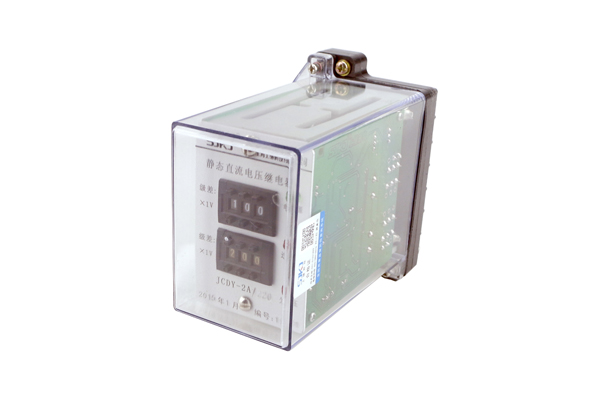

一、JCDY-2B電壓繼電器的概述

電壓繼電器是一種電子控制器件,它具有控制系統(又稱輸入回路)和被控制系統(又稱輸出回路),通常應用于自動控制電路中,它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。主要用于發電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的啟動原件。

二、JCDY-2B電壓繼電器的原理

電壓繼電器分為凸出式固定結構,凸出式插拔式結構,嵌入式插拔結構,導軌式結構等,并有透明的塑料外罩(導軌式為全封閉式),用薄碼進行整定。

當被測量的交流電壓經隔離變壓器降壓后得到與被測電壓成正比的電壓Ui,經整定后進行整流,整流后脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo,在電平檢測中Uo與直流參考電壓Ue進行比較,若直流電壓 Uo 高于參考電壓,電平檢測器輸出正信號,驅動出口繼電器,則本繼電器處于動作狀態。反之,不論是過電壓繼電器或是低電壓繼電器,若直流電壓 Uo 低于參考電壓Ue,電平檢測器輸出負信號,本繼電器處于不動作狀態。

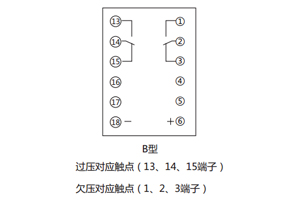

三、JCDY-2B電壓繼電器的接線圖

接線圖

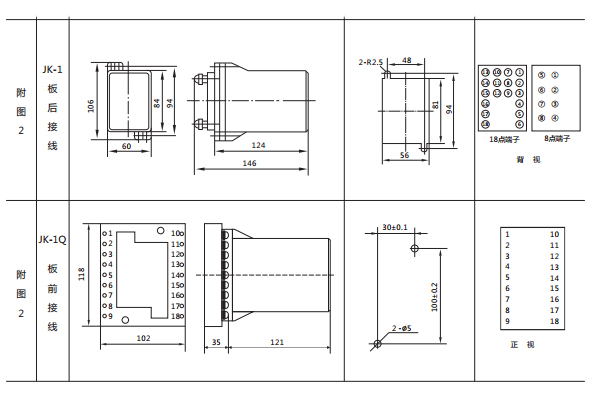

四、JCDY-2B電壓繼電器的開孔尺寸

采用JK-1殼體,如圖所示

開孔尺寸

五、JCDY-2B電壓繼電器的參數

●額定直流電壓:220V、110V、48V。

●返回系數:過壓97-99%;欠壓101-103%。

●動作時間:1.1倍動作值下動作時間不大于25ms;

●返回時間:1.1倍動作值下返回時間不大于25ms;

●整定誤差:不大于±2%。

●功率消耗:不大于10W。

●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。 輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。
