SS-21B時間繼電器接線圖及開孔尺寸-上海上繼科技有限公司

發表時間:2019-07-10 15:27 瀏覽次數:561 〖返回〗






一、SS-21B時間繼電器外形及開孔尺寸









、SS-21B時間繼電器應用范圍


SS-21B時間繼電器可用在延時范圍為0.01~99s延時精度較高的各種繼電保護及自動控制回路中。

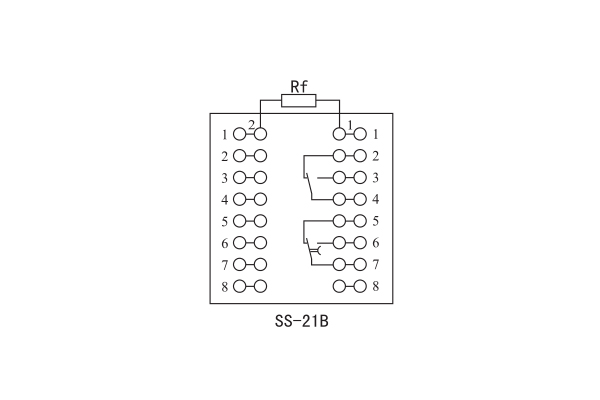

三、SS-21B時間繼電器接線圖

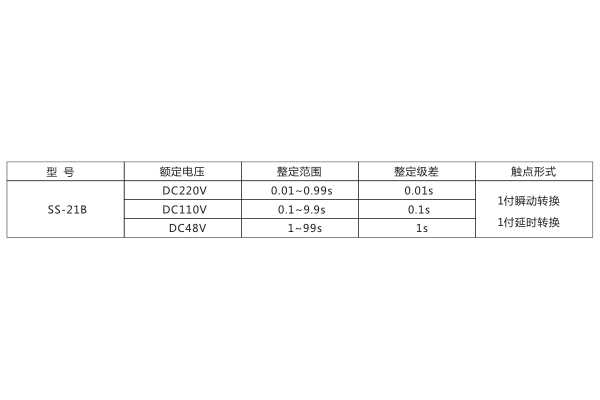

四、SS-21B時間繼電器主要技術參數


●動作電壓:不大于70%額定電壓。

●返回電壓:不小于5%額定值。

●整定誤差:不大于±1%**整定值+0.050s。

●延時一致性:不大于0.2%**整定值+0.050s。

●功率消耗:不大于5.5W。

●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。 輸出觸點長期允許接通電流為5A。

●介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

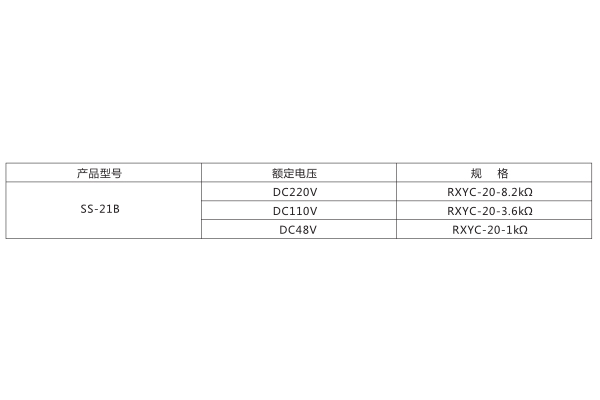

外附電阻規格表:



五、SS-21B時間繼電器概述

時間繼電器(time relay)是一種利用電磁原理或機械原理實現延時控制的自動開關裝置。當加入(或去掉)輸入的動作信號后,其輸出電路需經過規定的準確時間才產生跳躍式變化(或觸頭動作)的一種繼電器。是一種使用在較低的電壓或較小電流的電路上,用來接通或切斷較高電壓、較大電流的電路的電氣元件。同時,時間繼電器也是一種利用電磁原理或機械原理實現延時控制的控制電器。它的種類很多,有空氣阻尼型、電動型和電子型等。
