DX-4A/47信號繼電器參數及接線圖-上海上繼科技有限公司

發表時間:2019-07-09 17:08 瀏覽次數:562 〖返回〗

DX-4A/47信號繼電器

一、DX-4A/47信號繼電器的用途

DX-4A信號繼電器使用于電力系統二次回路的繼電保護線路中,作為動作指示信號用。

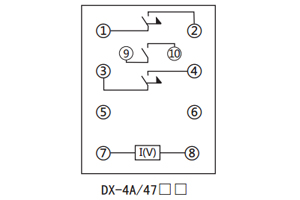

二、DX-4A/47信號繼電器的接線圖

接線圖

三、DX-4A/47信號繼電器的參數

●工作繞組額定值:DC 6V、12V、24V、48V、110V、220V、0.0lA、0.015A、0.02A、0.025A、0.03A、0.04A、 0.05A、 0.075A、0.08A、0.1A、0.15A、0.2A、0.25A、0.5A、0.75A、lA、2A、4A、0.06A。

●復歸繞組額定值:6V、12V、24V、48V、110V、220V。

●動作值:動作電壓不大于70%額定值;動作電流不大于90%額定值。

●復歸電壓:不大于70%。

●返回值:不小于2%額定值。

●功率消耗:電壓型不大于2W;電流型不大于0.2W。

●觸點容量:保持觸點在220V,電流不超過lA的直流有感電路中(時間常數為5±0.75ms),分?jǐn)嗳萘繛?0W,瞬時觸點為30W,在220V電流不超過lA的交流電路中分?jǐn)嗳萘繛?00VA。

四、DX-4A/47信號繼電器的開孔尺寸

DX-4A采用A11殼體,如圖所示

開孔尺寸
