DX-11Q信號繼電器開孔尺寸及接線圖-上海上繼科技有限公司
發表時間:2019-07-09 13:10 瀏覽次數:464 〖返回〗一、DX-11Q信號繼電器的應用范圍
DX-11Q信號繼電器用于直流操作的保護線路中,作為信號指示器。
二、DX-11Q信號繼電器的作用
1) 擴大控制范圍。例如,多觸點繼電器控制信號達到某一定值時,可以按觸點組的不同形式,同時換接、開斷、接通多路電路。
2) 放大。例如,靈敏型繼電器、中間繼電器等,用一個很微小的控制量,可以控制很大功率的電路。
3) 綜合信號。例如,當多個控制信號按規定的形式輸入多繞組繼電器時,經過比較綜合,達到預定的控制效果。
4) 自動、遙控、監測。例如,自動裝置上的繼電器與其他電器一起,可以組成程序控制線路,從而實現自動化運行。

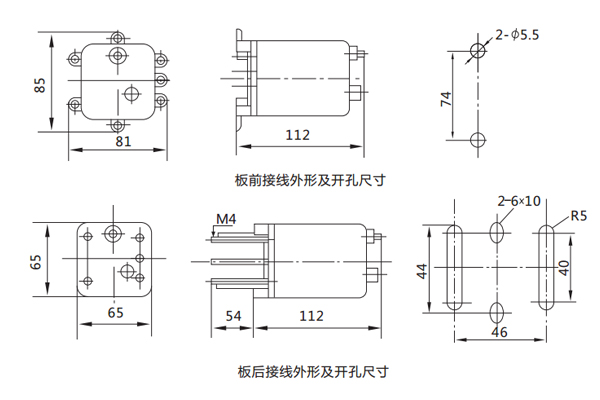

三、DX-11Q信號繼電器的開孔尺寸

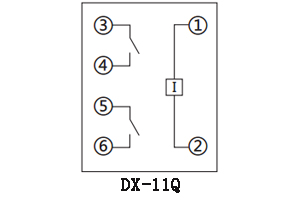

四、DX-11Q信號繼電器的接線圖
五、DX-11Q信號繼電器的參數
●額定電壓:220V、110V、48V、24V、12V,
●額定電流:0.0lA、0.015A、0.025A、0.05A、0.075A、0.lA、0.15A、0.25A、0.5A、0.75A、1A。
●動作值:動作電流不大于90%額定電流;動作電壓不大于70%額定電壓。
●功率消耗:電流不大于0.3W;電壓不大于2W。
●介質強度:繼電器的各電路對外露的非帶電金屬部分應耐受交流50Hz,電壓2KV歷時1min試驗無擊穿或閃絡現象。
