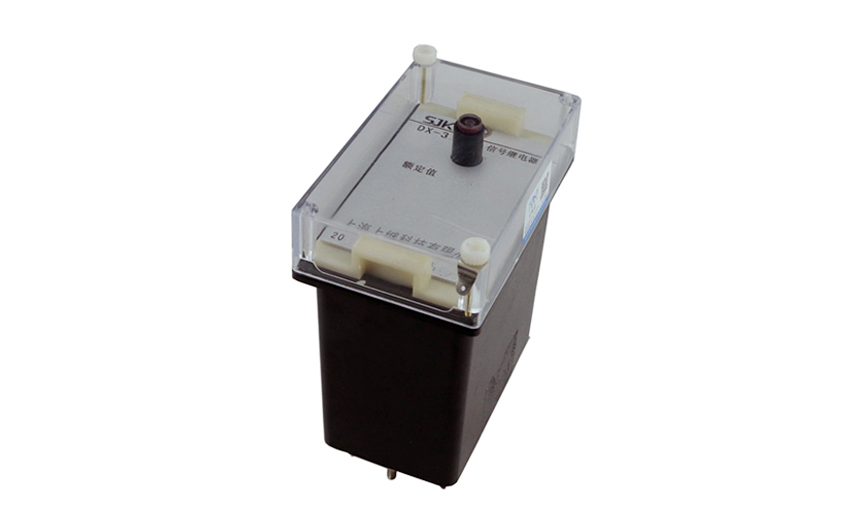

DX-33/4信號繼電器原理及技術數據-上海上繼科技有限公司
發表時間:2019-07-08 14:04 瀏覽次數:298 〖返回〗一、DX-33/4信號繼電器的概述
DX-33/4信號繼電器用于電力系統二次回路的信號回路中,作為動作指示用。
二、DX-33/4信號繼電器的原理
一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓,線圈中就會流過一定的電流,從而產生電磁效應,銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯,從而帶動銜鐵的動觸點與靜觸點(常開觸點)吸合。當線圈斷電后,電磁的吸力也隨之消失,銜鐵就會在彈簧的反作用力返回原來的位置,使動觸點與原來的靜觸點(常閉觸點)釋放。這樣吸合、釋放,從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點,可以這樣來區分:繼電器線圈未通電時處于斷開狀態的靜觸點,稱為“常開觸點”;處于接通狀態的靜觸點稱為“常閉觸點”。繼電器一般有兩股電路,為低壓控制電路和高壓工作電路。

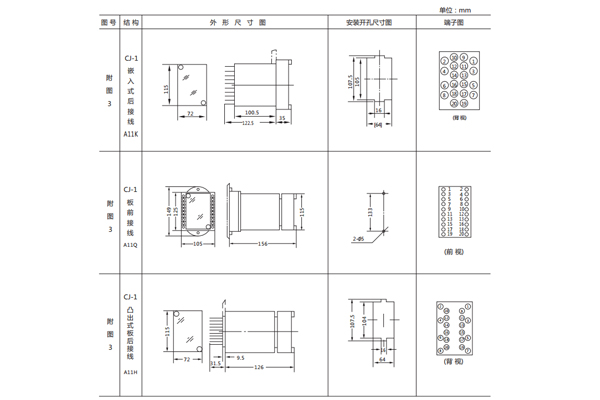

三、DX-33/4信號繼電器的開孔尺寸
DX-33采用A11殼體,如圖所示
四、DX-33/4信號繼電器的接線圖
五、DX-33/4信號繼電器的參數

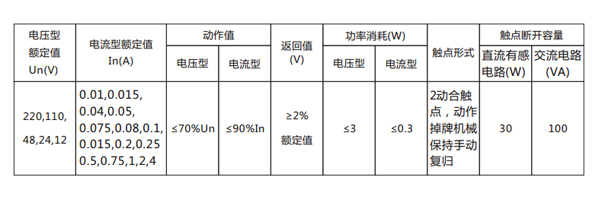

繼電器主要技術數據見表
