DX-115信號繼電器特點及開孔尺寸-上海上繼科技有限公司
發表時間:2019-07-08 12:51 瀏覽次數:418 〖返回〗一、DX-115信號繼電器的作用
DX-115信號繼電器用于電力系統二次回路及工業化控制回路中、作為故障指示及報警之用。
二、DX-115信號繼電器的特點
1 外殼采用引進的Combiflex凸出式模數化插入結構。
2 信號牌為四條橫條顯示。顏色有紅黃二種,顯示清晰視角寬廣。
3 具有機械掉牌信號,磁保持,電復歸。
4 一個安裝單元中可裝二個繼電器單元。
5 線圈為直流激磁。
三、DX-115信號繼電器的參數
1、動作值:電壓型<70%額定值;電流型<90%額定值。
2、復歸值:<70%額定復歸電壓值。
3、動作時間:電壓型30ms,電流型2倍額定電流為15ms。
4、線圈功耗:電壓型≤1.5W,電流型≤0.1W,復歸電壓≤2W
5、電流型線圈能長期通入250%額定電流。
6、電流型動作掉牌的最短脈沖時間為40ms。
7、絕緣耐壓:50Hz,1min,2kV;線圈與線圈間為lkV。
8、沖擊電壓:5kV。
9、能耐受5-15Hz中等震級的地震波沖擊。

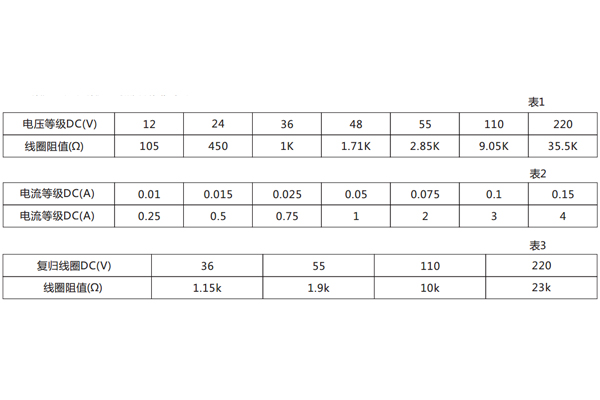

10、額定電壓、額定電流及線圈阻值。

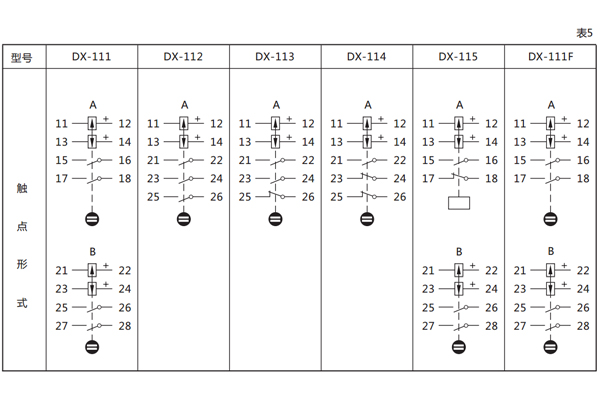

四、DX-115信號繼電器的觸點規格
五、DX-115信號繼電器的觸點斷開容量

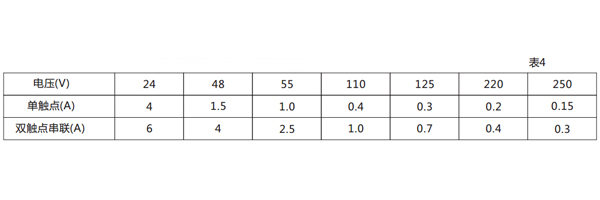

DC當L/R≤40ms,250V,2A,50W。AC 250V,5A(COSφ=0.4)500VA。 如果增加觸點斷開容量可按表5內數據將觸點串聯。

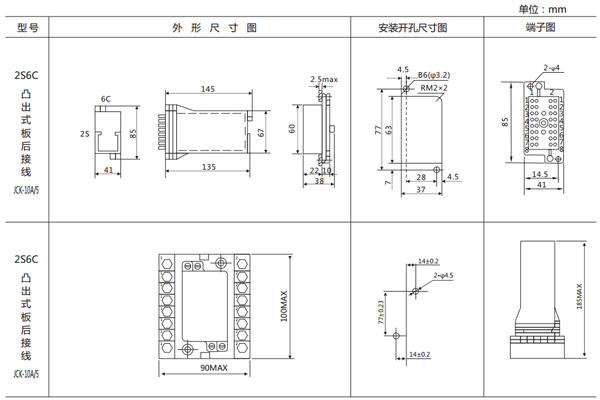

六、DX-115信號繼電器的開孔尺寸
