JC-17/1沖擊繼電器原理及接線圖-上海上繼科技有限公司

發表時間:2019-07-05 09:03 瀏覽次數:713 〖返回〗

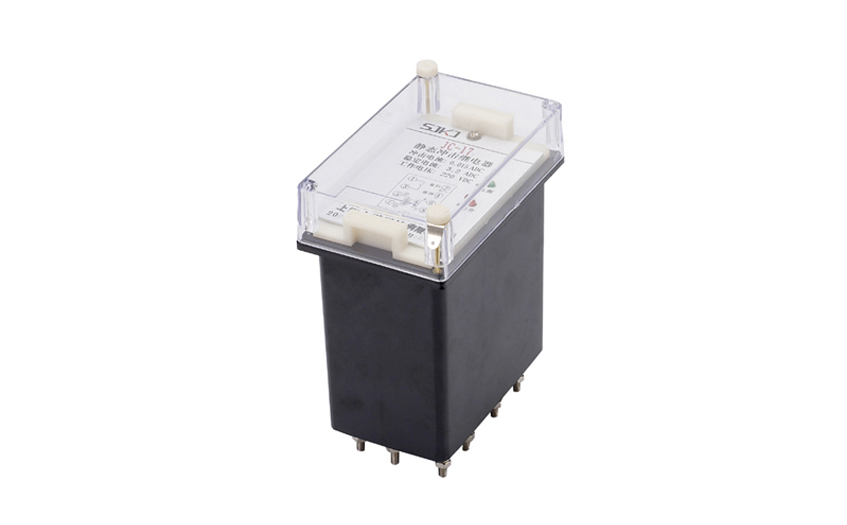

JC-17/1沖擊繼電器

一、JC-17/1沖擊繼電器的特點

1產品具有手動復歸與延時自動復歸兩種復歸方式。

2在預告延時時間可內,動作電流為一個長信號與短信號重督時,只要長信號不返回,產品應可靠動作。

3產品內附延時預告信號的延時時間元件和報警定時時間元件,可省去外部的兩只時間繼電器。

4音響報警時,除手動復歸音響外,產品可經定時回路自動解除音響。

5產品對白熾燈光字牌燈絲冷熱態電阻的變化、電源紋波以及觸點料動的影響均能有較強的抑制能力,保證產品正確動作。

6產品適用于不同的中央信號接線方式,不論產品接于電源的正端或負端,均無需設置跨線。

7產品具有很小的功耗,因此不需要外附電阻。

、JC-17/1沖擊繼電器的原理

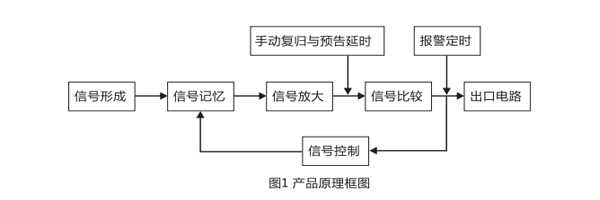

原理圖

該產品完全排除了傳統的電流微分原理而采用電流幅值在報警整個周期內智能比較的方法,具有記憶特性,即記憶電流來到時刻以前的電流的幅值,比較報警電流來到時刻前后電流的幅值,如果有長信號與短信號重疊,在預告信號延時期內,只要長信號不返回,保證正確報警,長信號不會被短信號“抹掉”。產品內附有延時預告信號的延時時間元件,可省去外部的兩只時間繼電器,在音呼報警時,除手動復歸音響外,產品經定時回路自動解除音響。此外,產品對白熾燈字牌燈絲冷熱電阻的變化、電源紋波以及觸點抖動的影響均能有較強的抑制能力,保證產品正確動作。

、JC-17/1沖擊繼電器的整定方法

產品預告延時時間,報警定時時間由銘牌上的可調電阻整定,預告延時時間調節范圍1~10s范圍內連續可調,報警延時時間調節范圍為0. 5-5s范圍內連續可調,旋動可調電阻即可改變整定時間。

、JC-17/1沖擊繼電器的接線圖

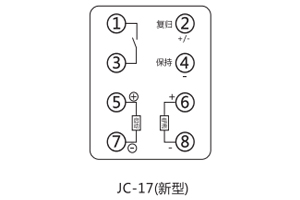

接線圖

、JC-17/1沖擊繼電器的開孔尺寸

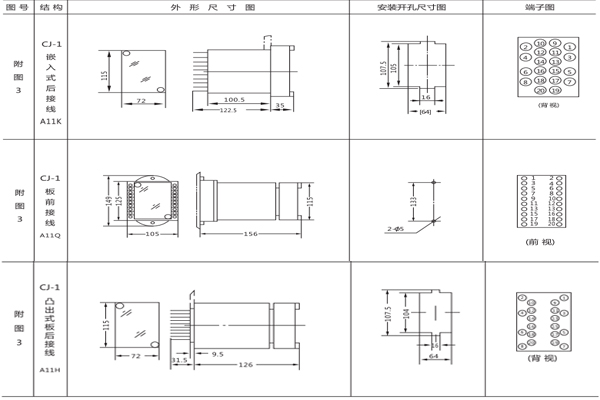

JC-17/1采用A11殼體,如圖所示

開孔尺寸
