DT-1/90同步繼電器廠家介紹及技術數據-上海上繼科技有限公司

發表時間:2019-07-04 08:47 瀏覽次數:362 〖返回〗

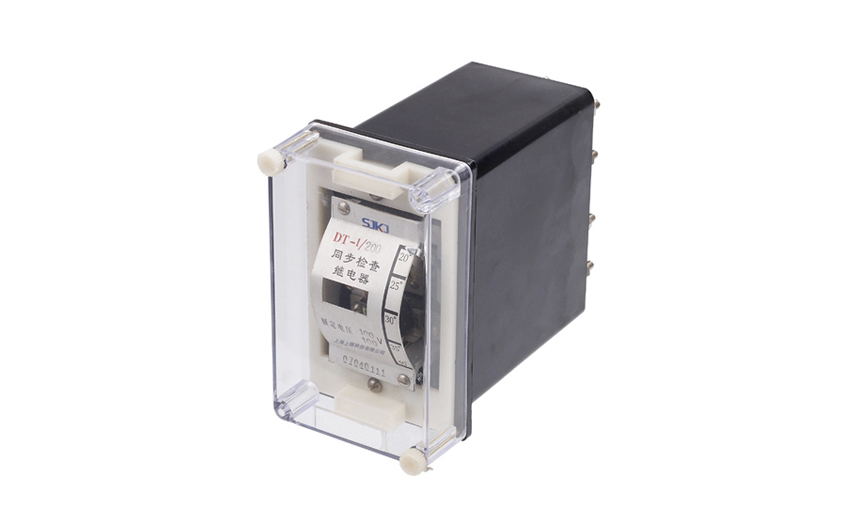

DT-1/90同步繼電器

一、DT-1/90同步繼電器的用途

DT-1/90同步檢查繼電器用于兩端供電線路的自動重合閘線路中,以檢査線路上電壓的存在及線路上和變電站匯流排上電壓向量間的相角差。

兩個交流電壓(或電流)分別加于電壓(流)互感器T1、T2的一次繞組上,因其二次繞組反極性連接,當加在一次繞組上的兩電壓(或電流)同相時,在互感器二次所產生的電勢相抵消,二次輸出電壓等于零。(不平衡電壓不超過0.5V),比較器處于原始狀態(“–”端電位低于“+”端電位,并輸出高電平),執行元件K不動作,當一次繞組上所加的兩電壓(或電流)不同相時,在互感器二次所產生的電勢就不能互相抵消,而產生電壓差,當電壓差值大于一定值(正端電壓)時,比較器翻轉,輸出低電平,執行元件K動作。

二、DT-1/90同步繼電器的技術數據

在額定電壓下,當電壓向量間的相角差在20°~40°范圍內時繼電器動作。

1.返回系數:不小于0.8。

2.整定刻度誤差:不大于±7.5%。

3.動作值 一致性:不大于6%。

4.功率消耗:不大于3VA。

5.介質強度:導電部分對于外殼的絕緣耐受2000V,50Hz交流電,歷時1min。

6.觸點容量:當電壓為220V,電流為2A時,在具有電感性負荷的直流電路中(時間常數為5±0.75ms),觸點的斷開功率為50W,在交流電路中觸點的斷開功率為250VA。

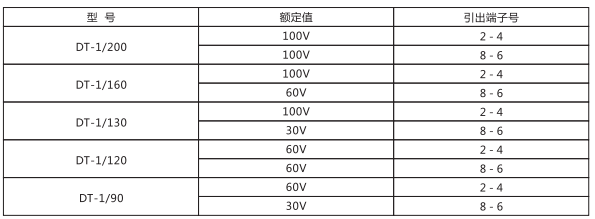

、DT-1/90同步繼電器的額定值

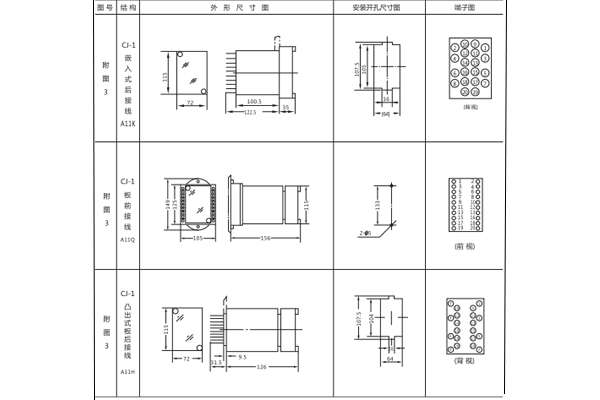

、DT-1/90同步繼電器的安裝尺寸

DT-1采用A11殼體,如圖所示

安裝尺寸

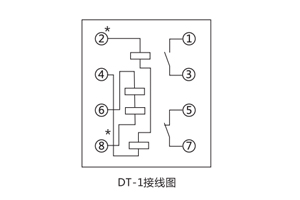

、DT-1/90同步繼電器的接線圖

接線圖

六、DT-1/90同步繼電器的廠家介紹

上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。本公司擁有優越的地理環境和高超的技術支持,同時厲害不斷引進國內外的先進技術,進行技術創新,主要生產電力繼電器及微機綜合保護裝置,電力智能配電設備,變電站自動化監控系統。產品應用廣泛,銷路不僅遍布國內,還遠銷東南亞及中東地區。并且本公司的產品都是有硬核的質量保障。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測,獲得ISO-9001:2000國際質量體系認證。  “科技創新,誠信務實”是公司的經營理念,上繼科技以售前技術支持,售后完善服務,在電力系統中樹立了良好的聲譽,深受各大設計院的認可,贏得輸配電成套企業的信賴。上繼科技本著對社會,對用戶高度的責任感,堅持走專業化道路,繼續創新超越,為我國智能電網電力自動化做出更大的貢獻!

上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ1932551438



以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
