DLS-5/2雙位置繼電器開孔尺寸及原理-上海上繼科技有限公司
發表時間:2019-07-02 16:43 瀏覽次數:307 〖返回〗一、DLS-5/2雙位置繼電器的用途
DLS-5/2雙位置繼電器用于各種保護與自動控制系統中,作為切換、閉鎖元件。
二、DLS-5/2雙位置繼電器的技術數據
1、動作值
動作電壓不大于70%Un,動作電流不大于90%In。
2、動作時間
在施加額定值下,動作時間不大于50ms。
三、DLS-5/2雙位置繼電器的觸點調試
1.觸點調整
產品在出廠前已調整好,用戶一般不用進行觸點調整,但由于其它原因引起動作值及動作時間超差時,可按下述方法進行。
1、觸點間隙不小于2mm,調整方法是松開固定靜觸點片的螺釘,上下移動觸點之間的間隙不小于2mm,且觸點的超行程不小于0.5mm,然后固緊螺釘, 一般不用彎曲動觸點片來達到上述要求。
2、與線圈串聯的觸點調整同4.1.1條。超行程調整:觸點在斷開位置.調整動觸點片上的止擋片.使其與動觸點片的間隙不小于0.5mm,且在觸點閉合時,止擋片應緊壓在動觸點片上,保證觸點可靠接通。
四、DLS-5/2雙位置繼電器的結構

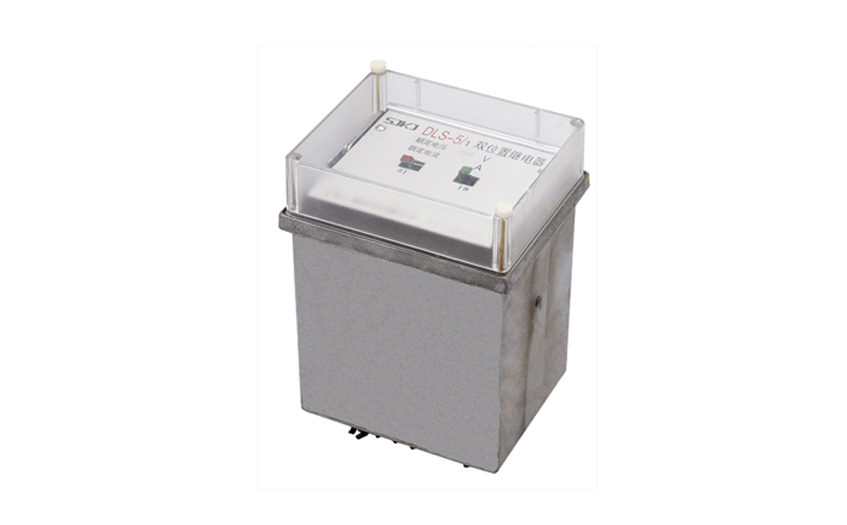

產品的鐵芯呈"山"字形,兩邊柱上裝有線圈,永久磁鐵位于鐵芯的中柱,觸點分布于兩邊,并有位置指示機構。產品裝在JKQ-3/4殼體,通過把手可自由地從殼體中拔出。
五、DLS-5/2雙位置繼電器的原理

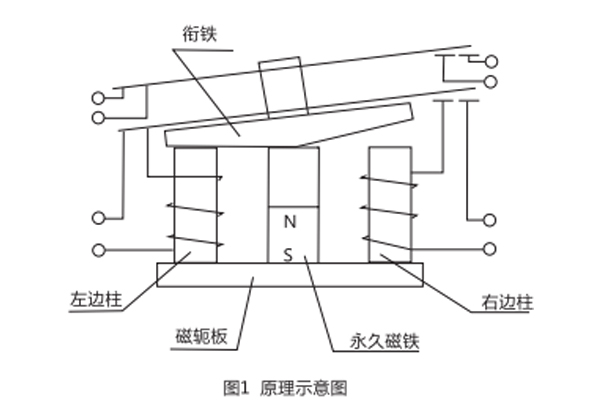

產品的原理示意圖如圖1所示,圖示位置,永久磁鐵產生的磁通經中柱→術鐵左半部→鐵芯左邊柱→磁軛板形成閉合磁路,使銜鐵保持在該狀態。當左邊柱上的線圈供給正確極性的直流電時,在鐵芯中產生了與永久磁鐵磁通方向相反的磁通,當線圈所產生的電磁力大于永久磁鐵的吸力時.銜鐵被斥開并與左邊柱鐵芯閉合,此時永久磁鐵產生的磁通經中柱→術鐵右半部→鐵芯右邊柱→磁軛板形成閉合磁路, 并使行鐵保持新的穩定狀態,同時與左邊柱上線圈串聯的觸點斷開,線圈電源被切斷。當鐵芯右邊柱上的線圈供給正確極性的直流電時, 工作過程與上述相反,產品又回到原來的穩定狀態。
六、DLS-5/2雙位置繼電器的接線圖
七、DLS-5/2雙位置繼電器的開孔尺寸
