DLS-12B雙位置繼電器接線圖及開孔尺寸-上海上繼科技有限公司

發表時間:2019-07-02 16:44 瀏覽次數:328 〖返回〗

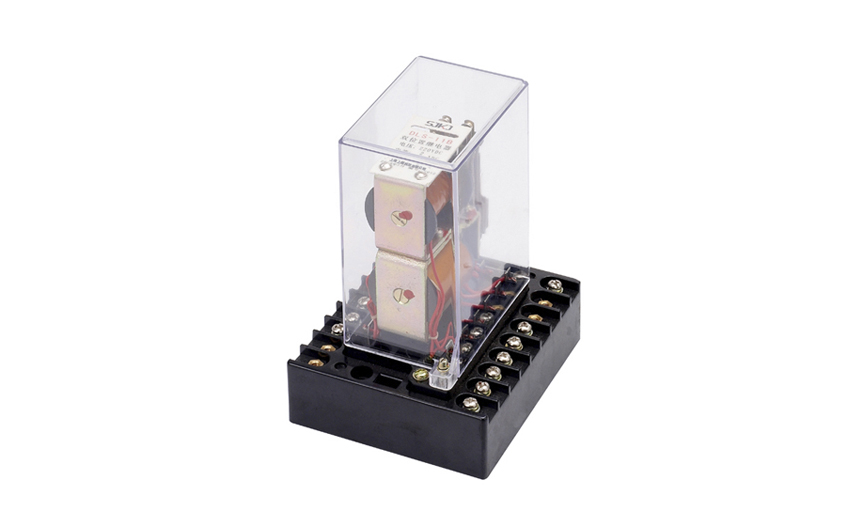

DLS-12B雙位置繼電器

一、DLS-12B雙位置繼電器的觸點性能

產品觸點應能斷開電壓不超過250V,電流不超過1A ,容量為50W的直流有感負荷電路(時間常數為5±75ms) ,或電壓不超過250V,電流不超過3A,容量為250VA的交流電路(功率因數為0.4±0.1)5000次。

、DLS-12B雙位置繼電器的介質強度

產品各導電電路連在一起對外露的非帶電金屬零件或外殼之間 ,以及線圈電路對觸點電路之間,應能承受2?(有效值) , 50Hz的交流試驗電壓歷時1min的試驗,而無絕緣擊穿或閃絡現象。

、DLS-12B雙位置繼電器的用途

DLS-12B雙位置繼電器(以下簡稱繼電器)用于直流操作的各種保護和自動控制線路中,以實現機械閉鎖。

、DLS-12B雙位置繼電器的參數

1.額定電壓:跳閘線圈DC220V、110V、48V。

2.額定電流:跳閘線圈1A、2A、4A、6A;合閘線圈0.5A、1A、2A、4A。

3.動作值:動作電壓不大于70%額定電壓;動作電流不大于額定電流。

4.功率消耗:不大于12W。

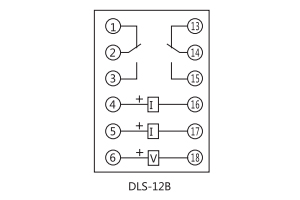

、DLS-12B雙位置繼電器的接線圖

接線圖

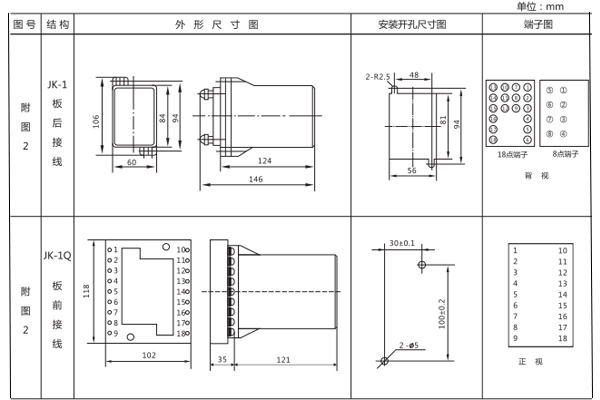

、DLS-12B雙位置繼電器的開孔尺寸

DLS-10B采用HK-1殼體,如圖所示

開孔尺寸
