ZJJ-1A監視繼電器的參數及接線圖-上海上繼科技有限公司
發表時間:2019-06-20 14:39 瀏覽次數:489 〖返回〗一、ZJJ-1A監視繼電器的應用范圍

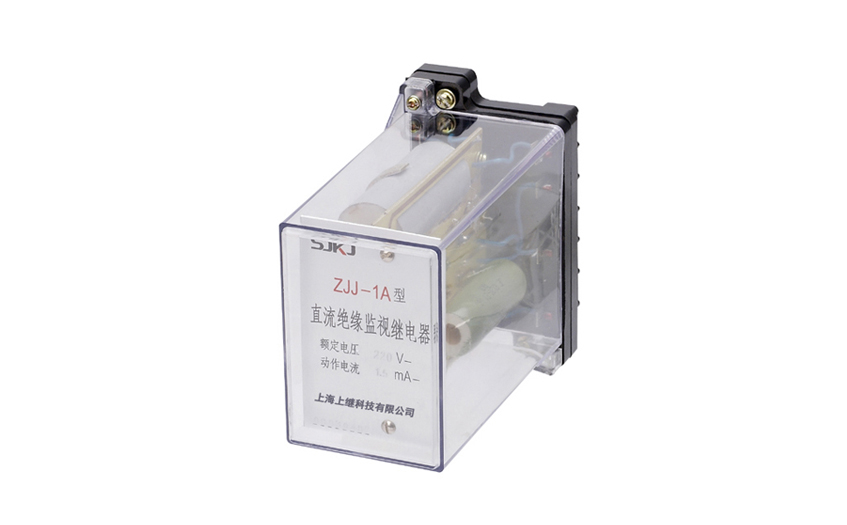

ZJJ-1A直流絕緣監視繼電器是監視直流母線絕緣情況的一種繼電器。適用于監視低壓直流母線絕緣情況。當母線對地絕線降低到一定值時,繼電器可預發警告信號。
二、ZJJ-1A監視繼電器的參數
電壓等級和電流值: 220V15mA、220V2.2mA、110V3.1mA、48V6.3mA。

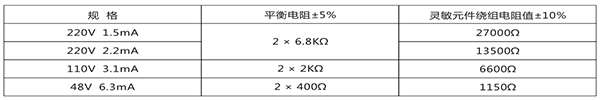

繼電器的平衡電阻和靈敏元件電阻值

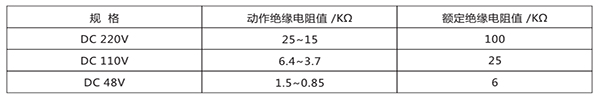

繼電器動作值:當母線任何一側對地絕緣電阻下降到下表規定值時.繼電器應可靠動作。
功率消耗:不大于4.5W。

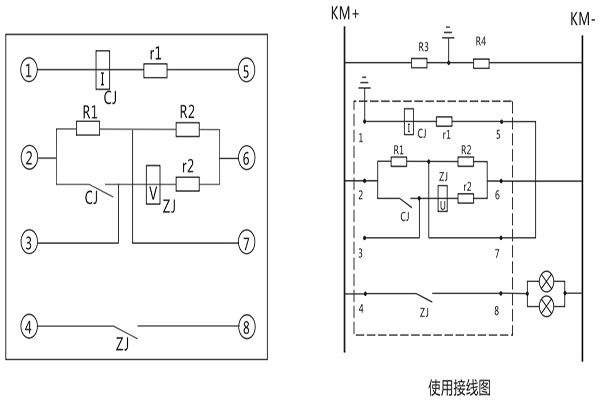

三、ZJJ-1A監視繼電器的接線圖
四、ZJJ-1A監視繼電器的開孔尺寸、
ZJJ-1A采用JK-1殼體,如圖所示
