RXMK1大容量交流中間繼電器的安裝尺寸及原理-上海上繼科技有限公司
發表時間:2019-06-19 13:28 瀏覽次數:399 〖返回〗一、RXMK1大容量交流繼電器的用途
RXMK1大容量交流中間繼電器用于工業自動化控制及電力系統二次回路中,作為中間輔助,擴大控制范圍之用。
二、RXMK1大容量交流繼電器的原理
RXMK1大容量中間繼電器為電磁式繼電器。由電磁系統,接觸系統及短路環三部分組成。電磁系統采用直動式結構,工作行程較大。接觸系統采用橋式觸點,斷開容量大。當線圈通電時,產生磁場,吸動鐵芯。由鐵芯帶動觸點轉換。外殼采用引進的Combiflex凸出式模數化插入結構。
三、RXMK1大容量交流繼電器的特點
1體積小,觸點斷開容量大。
2線圈為交流激磁。
四、RXMK1大容量交流繼電器的安裝尺寸

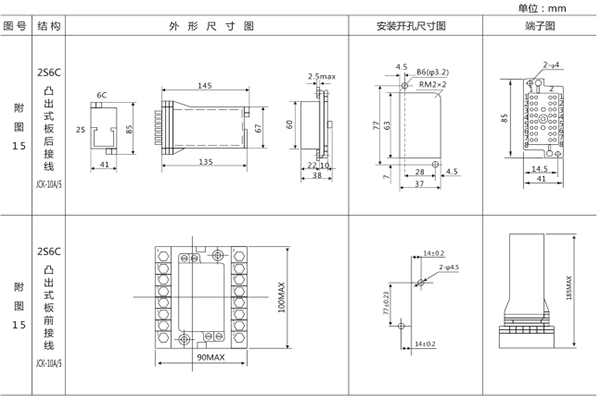

RXMK1采用2S6C外殼,如下圖所示
