RXMA2(DZ-652)中間繼電器的原理及安裝尺寸-上海上繼科技有限公司

發表時間:2019-06-17 10:33 瀏覽次數:425 〖返回〗

RXMA2(DZ-652)中間繼電器

一、RXMA2(DZ-652)中間繼電器的用途

該繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制范圍之用。

、RXMA2(DZ-652)中間繼電器的特點

1提供多至15付動合或動斷以及轉換觸點,可筒化繼電保護及自動化控制方案,結構緊法;不必通過兩個或多個繼電器的串聯或并聯來增加觸點數量。

2 通過罩殼上的小孔拔動行鐵可以試驗觸點動作情況。

3線圈激勵為直流。

、RXMA2(DZ-652)中間繼電器的原理

RXMA2中間繼電器為電磁拍合式結構,由電磁系統,接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場吸合吸片,由吸片帶動簧片使觸點回路轉換。觸采用雙觸點接觸 ,具有接觸電阻小,接觸可靠、斷開容量大等優點。吸片設計時慣量很小,所以該繼電器能耐受一定量的沖擊及振動,并能耐受地震波的沖擊。繼電器外殼采用引進的Combiflex凸出式模數化插入結構。

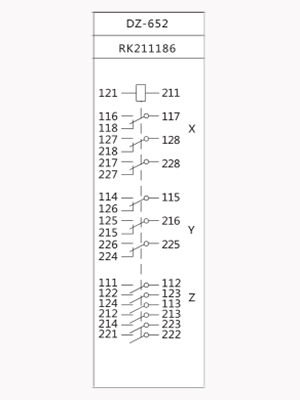

四、RXMA2(DZ-652)中間繼電器的觸點形式

觸點形式

注:表中的x、y、z,是指接觸組左、中、右位置

五、RXMA2(DZ-652)中間繼電器的安裝尺寸

安裝尺寸

上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ1932551438


{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
