DZZ-18組合中間繼電器的特點介紹及技術參數-上海上繼科技有限公司
發表時間:2019-06-14 16:40 瀏覽次數:382 〖返回〗一、DZZ-18組合中間繼電器是DZZ-10系列組合中間繼電器之一。廣泛用于電力系統二次回路,還能在工業自動化控制回路中作輔助中間電器。該繼電器因?yàn)轶w積小,所以對安裝地位緊張有限的場合特別適用。而且它對用戶既提供工業級繼電器的屏面經濟性,還提供保護級繼電器的質量,可靠性和中等(跳閘)容量的能力。它的線圈激勵為直流。它可通過罩殼上的小孔撥動銜鐵以試驗觸點動作情況。
二、DZZ-18組合中間繼電器由電壓系統和接觸系統兩部分組成。當線圈通電時,通過鐵芯產生磁場,吸合吸片帶動觸點轉換。該繼電器為延時返回中間繼電器。繼電器外殼采用引進的Combilflex凸出式模數化插入結構。
三、DZZ-18組合中間繼電器的技術數據:
1動作值:<70%額定電壓。
2返回值: >5%額定電壓。
3動作時間:DZZ-11~17延時返回時間不小于0.8s。
4功耗:不大于1.6W。
5觸點能力與RXMA1型相同。
6絕線耐壓:50Hz、1min、2?。
7沖擊電壓: 5kV。
8該繼電器能承受5-15Hz中等震級的地震波)中擊。
9額定電壓及線圈阻值。

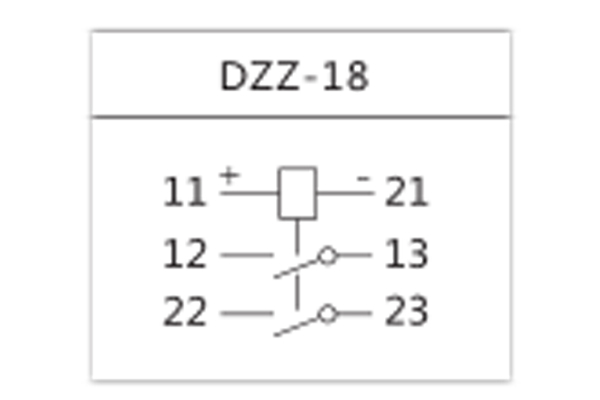

10繼電器觸點形式為
