DZZ-14組合中間繼電器的概述及用途-上海上繼科技有限公司

發表時間:2019-06-14 14:02 瀏覽次數:441 〖返回〗

DZZ-14組合中間繼電器

一、DZZ-14組合中間繼電器的動作原理

DZZ- 11~15為雙中間繼電器是在一個最小的外殼內裝有二個獨立的輔助繼電器。每一獨立的繼電器由電壓系統及接觸系統二部分組成。當線圈通電時,通過鐵芯產生磁場,吸合吸片帯動觸點轉換。

二、DZZ-14組合中間繼電器的技術數據

1動作值:<70%額定電壓。

2返回值: >5%額定電壓。

3動作時間:DZZ-11~15其動合觸點不大于30ms,動斷觸點不大于20ms。 DZZ-11~17延時返回時間不小于0.8s。

4功耗:不大于1.6W。

5觸點能力與RXMA1型相同。

6絕線耐壓:50Hz、1min、2?。

7沖擊電壓: 5kV。

8該繼電器能承受5-15Hz中等震級的地震波)中擊。

9額定電壓及線圈阻值。

額定電壓及線圈阻值

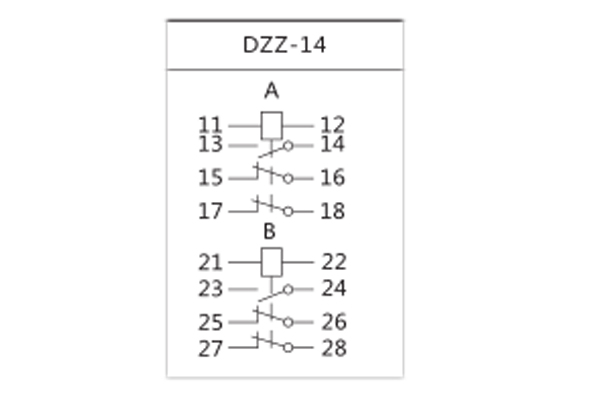

10繼電器觸點形式為

觸點形式

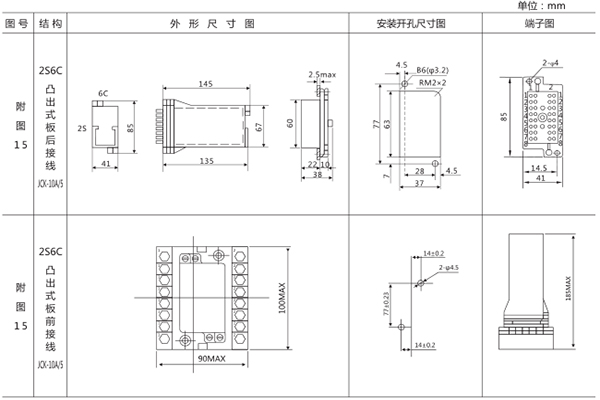

三、DZZ-14組合中間繼電器的安裝尺寸

DZZ-14采用2S6C外殼,如圖所示

安裝尺寸
