JFY-1負序電壓繼電器的說明書與接線圖-上海上繼科技有限公司

發表時間:2020-05-09 17:09 瀏覽次數:561 〖返回〗

JFY-1負序電壓繼電器概述:

JFY-1負序電壓繼電器為集成電路型繼電器,可用于發電機和變壓器的繼電器保護線路中,作為電壓閉鎖元件,它反映不對稱故障時線路電壓的負序分量。該繼電器采用撥碼開關來整定動作電壓,使動作值的整定更加精確、直觀,為用戶提供了極大方便。并可直接替代原用DY-4型負序電壓繼電器。

JFY-1負序電壓繼電器技術數據:

1.額定參數

2.額定輔助直流電壓:220、110、48V;

3.額定交流電壓:110V、50Hz。

4.動作值及準確度

繼電器的負序動作電壓為6 ~ 30V。

在任一整定點上,其動作值誤差不超過±3%,一致性不大于3%。

返回系數

繼電器的返回系數不小于0.9。

動作時間

當作用于繼電器上的電壓為1.2倍動作電壓時,繼電器的動作時間不大于0.1s。

當作用于繼電器上的電壓為3倍動作電壓時,繼電器的動作時間不大于0.03s。

可靠性:

在最小整定值下,繼電器施加1.1倍對稱的正序額定電壓繼電器不應誤動,可靠系數不小于2。4.3整定

a.整定采用三位撥碼盤,撥盤數字乘以0.1即為整定值,如:若要整定負序動作電壓為15V,則可將撥盤數字為150,150×0.1=15,即為整定值,同樣,若要整定負序動作電壓為6V,則可將撥盤數字整定為060,60×0.1=6,即為整定值。

b.整定范圍: JFY-1負序電壓繼電器的整定范圍為6~30V。

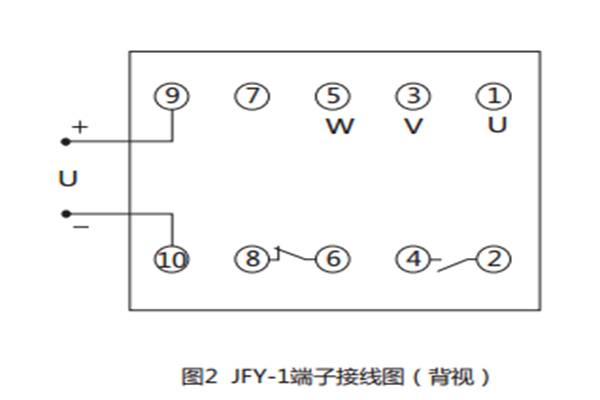

JFY-1端子接線圖

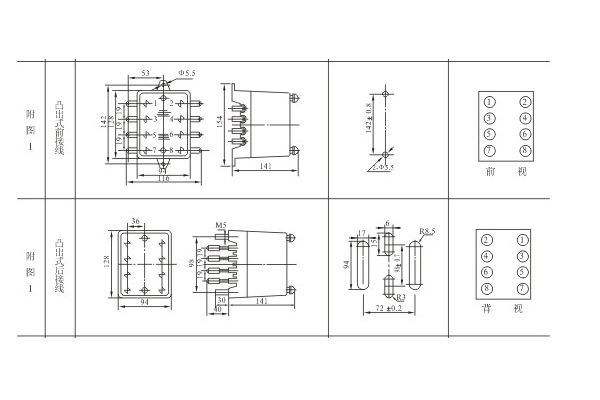

JFY-1負序電壓繼電器外形及開孔尺寸:

接線圖


上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ:1932551438



{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
