JY-31A的技術參數與開孔尺寸-上海上繼科技有限公司

發表時間:2019-04-03 13:59 瀏覽次數:360 〖返回〗

概述:

JY系列集成電路電壓繼電器用于電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的啟動元件。本產品為集成電路靜態型繼電器,精度高、功耗小、動作時間短、返回系數高、整定直觀方便、克服了原來電磁型繼電器觸點易抖動、工作噪音較大、動作值返回系數難調整及運輸后動作值易變等缺點。產品分為三個系列:JY-10、JY-20、JY-30,可分別替代DJ-100、DY-20、DY-30、DY-50等系列電磁型電壓繼電器

JY-31A時間繼電器

主要技術參數:

輔助電壓:DC 48V、110V、220V;AC 110V、220V、380V.

觸點形式: —常開一常閉。

整定誤差:不大于±2%。

延時一致性:不大于整定值的2.5%。

返回系數:過電壓繼電器不小于0.9;欠電壓不大于1.2。

動作時間:過電壓繼電器1.2倍整定值動作時間不大于25ms;低電壓繼電器0.5倍整定值動作時不大于30ms;

返回時間:過電壓繼電器返回時間小于30ms;低電壓繼電器返回時間小于20ms。

功率消耗:交流回路功耗小于2VA;直流回路功耗小于5W。

觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

介質強度:產品各導電端子連在—起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

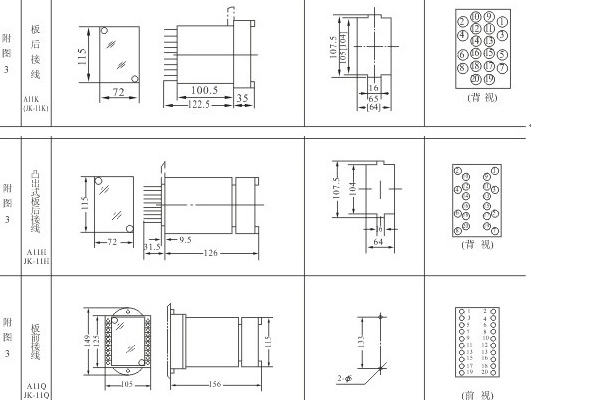

開孔尺寸 :

JY-31A繼電器開孔尺寸





上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ:1932551438


{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
