發表時間:2019-04-03 14:57 瀏覽次數:559 〖返回〗一、概述:
1、JY-11A靜態電壓繼電器用于發電機、變壓器和輸電線的繼電保護裝置中,作為過電壓保護或低電壓閉鎖的啟動元件。本繼電器為集成電路靜態型繼電器, 精度高、功耗小、動作時間短、返回系數高、整定直觀方便、范圍寬,且作為低電壓繼電器使用無抖動現象,,提供輔助電源后完全可以替代電磁型電壓繼電器,輔助電源采用開關電源變換,交直流通用,工作范圍大,從100-300V均能可靠工作。
2、JY靜態電壓繼電器分為三個系列:JY-10、JY-20、JY-30,可分別替代DJ-100、DY-20C、DY-30等系列電磁型電壓繼電器。本繼電器采用撥碼開關整定電壓值, 用倍率開關切換,改變整定值無需校驗;整定范圍寬,有利于用戶壓縮庫存品種。
二、工作原理:
由電壓-電壓變換器將輸入電壓變換成適當?shù)碾妷?,通過動作值的整定和有源帶通濾波,經過全波整流,利用其脈動電壓進行比較積分,由檢測器對積分電壓進行判斷,當積分電平超出檢測電平時,檢測器輸出高電平,驅動出口繼電器動作。
本繼電器采用了新型的積分判斷電路,使繼電器的動作時間和返回時間都較快,暫態超越也小,有很強的抗干擾性能。

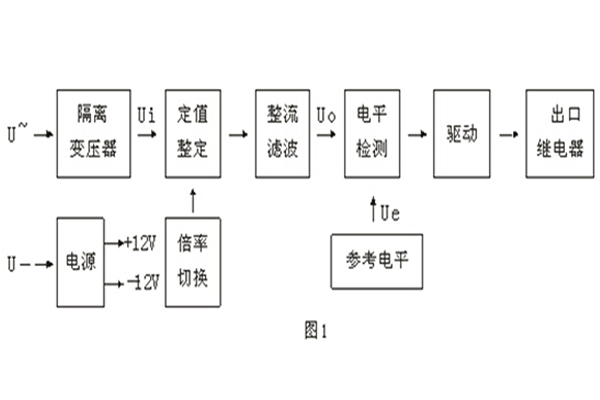

原理圖:
三、使用方法:
首先仔細觀察本繼電器的面板,其中左上方的兩檔ZK開關分別用于UD和△U的整定。例如: 您手中有一個UN = 100V或(A型)的繼電器,當UD開關打向13V,UD整定值為13V,其余以此類推,您可以通過開關得到1V的整定值。如果不能滿足你的需要再利用左下方的MN撥輪開關進行細調,請按面板上的公式U= UD(1 + M.N) +△U計算,計算方法如下例:若U =100V或 (A型) 您 所需要U = 130V,你可先把UD整定為13V,然后通過公式計算出M=9,N=0 。按上述方法整定后,當外加電壓U=130V時,右方指示燈由正常工作時的綠色轉變?yōu)榧t色,繼電器動作。整定范圍見前面表(△U一般情況下,都置零)。
