SSJ-31A型靜態時間繼電器產品構成及工作原理-上海上繼科技有限公司

發表時間:2019-03-31 13:04 瀏覽次數:347 〖返回〗

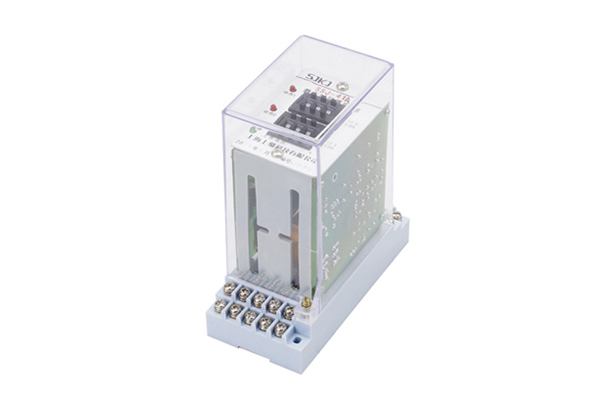

SSJ系列繼電器

一、產品構成:

SSJ-31A型靜態繼電器延時精度遠高于DS型電磁式時間繼電器,能滿足電力系統繼電保護中縮短保護時間極差的要求,是目前時間繼電器***的跟新?lián)Q代產品。該繼電器外形結構和內部接線、工作方式、整定范圍與DS系列時間繼電器想通,僅整定方式不同,撥碼開關的三維數乘以0.01s0.1s時間時基即為整定時間,改變整定值無需進行校驗。

2、本繼電器為延時型數字繼電器,由進口CMOS集成電路構成,繼電器由振蕩器、分頻器和三極脈沖計數器組成,通過BCD撥碼開關整定延時值。

3、繼電器通常不帶電,施加額定電壓后,繼電器內部瞬動繼電器動作、同時晶振起振,產生時鐘脈沖,經分頻后由計數器記脈沖數,當所記脈沖數達到延時整定值時,觸發器翻轉,驅動出口繼電器動作,實現所需延時,由于采用了晶體振蕩器并增加時間補償預置電路,對于極短的延時值也嚴格負荷整定值,具有極高的精度。

4、繼電器的雙延時回路延時相對獨立,并各自驅動一個執行繼電器,所以兩個執行繼電器的動合觸點按延時長短,可作為繼電器的中止和滑動觸點使用,但滑動觸點閉合后,其閉合狀態一直保存到繼電器失電返回為止,如用戶需滑動觸點閉合一定時間后立即返回,訂貨時需特別注明,并提出滑動觸點的閉合持續時間。

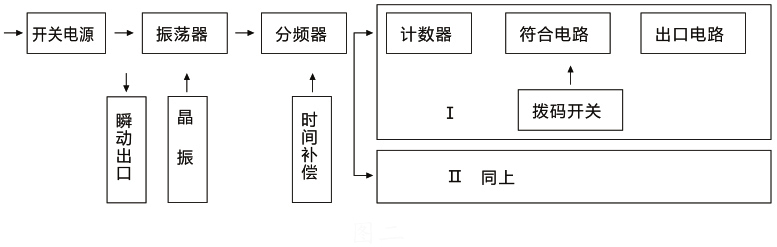

二、工作原理:

工作原理

上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ:1932551438



{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
