時間繼電器簡介

時間繼電器是指當加入（或去掉）輸入的動作信號后，其輸出電路需經過規定的準確時間才產生跳躍式變化（或觸頭動作）的一種繼電器。是一種使用在較低的電壓或較小電流的電路上，用來接通或切斷較高電壓、較大電流的電路的電氣元件。

時間繼電器是電氣控制系統中一個非常重要的元器件，在許多控制系統中，需要使用時間繼電器來實現延時控制。時間繼電器是一種利用電磁原理或機械動作原理來延遲觸頭閉合或分斷的自動控制電器。

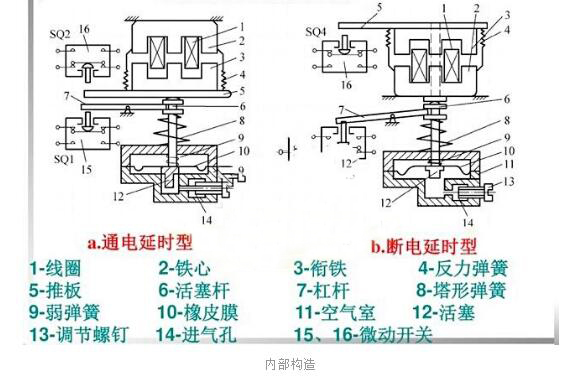

時間繼電器的結構原理圖

時間繼電器的分類

1、直流電磁式時間繼電器

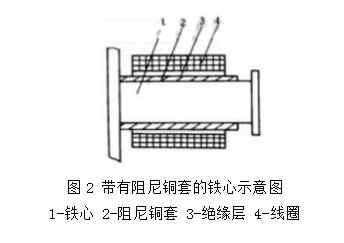

在直流電磁式電壓繼電器的鐵心上增加一個阻尼銅套，即可構成時間繼電器，其結構示意圖如圖2所示。它是利用電磁阻尼原理產生延時的，由電磁感應定律可知，在繼電器線圈通斷電過程中銅套內將感應電勢，并流過感應電流，此電流產生的磁通總是反對原磁通變化。

電器通電時，由于銜鐵處于釋放位置，氣隙大，磁阻大，磁通小，銅套阻尼作用相對也小，因此銜鐵吸合時延時不顯著（一般忽略不計）。

而當繼電器斷電時，磁通變化量大，銅套阻尼作用也大，使銜鐵延時釋放而起到延時作用。因此，這種繼電器僅用作斷電延時。

這種時間繼電器延時較短，JT3系列最長不超過5s，而且準確度較低，一般只用于要求不高的場合。

2、空氣式時間繼電器

空氣阻尼式時間繼電器，是利用空氣阻尼原理獲得延時的。它由電磁系統、延時機構和觸點三部分組成，電磁機構為直動式雙E型，觸點系統是借用LX5型微動開關，延時機構采用氣囊式阻尼器。

空氣阻尼式時間繼電器，既具有由空氣室中的氣動機構帶動的延時觸點，也具有由電磁機構直接帶動的瞬動觸點，可以做成通電延時型，也可做成斷電延時型。電磁機構可以是直流的，也可以是交流的。

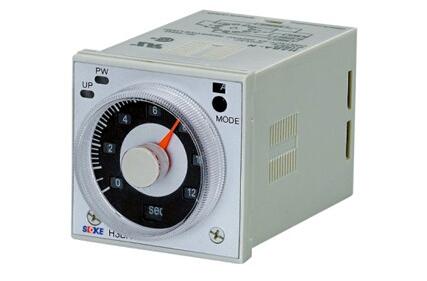

3、半導體時間繼電器

電子式時間繼電器在時間繼電器中已成為主流產品，電子式時間繼電器是采用晶體管或集成電路和電子元件等構成．目前已有采用單片機控制的時間繼電器。電子式時間繼電器具有延時范圍廣、精度高、體積小、耐沖擊和耐振動、調節方便及壽命長等優點，所以發展很快，應用廣泛。

半導體時間繼電器的輸出形式有兩種：有觸點式和無觸點式，前者是用晶體管驅動小型磁式繼電器，后者是采用晶體管或晶閘管輸出。

4、單片機控制時間繼電器

近年來隨著微電子技術的發展，采用集成電路、功率電路和單片機等電子元件構成的新型時間繼電器大量面市。如DHC6多制式單片機控制時間繼電器、J5S17、J3320、JSZl3等系列大規模集成電路數字時間繼電器，J5145等系列電子式數顯時間繼電器．J5G1等系列固態時間繼電器等。

DHC6多制式單片機控制時間繼電器是為適應工業自動化控制水平越來越高的要求而生產的。多種制式時間繼電器可使用戶根據需要選擇最合適的制式，使用簡便方法達到以往需要較復雜接線才能達到的控制功能．這樣既節省了中間控制環節．又大大提高了電氣控制的可靠性。

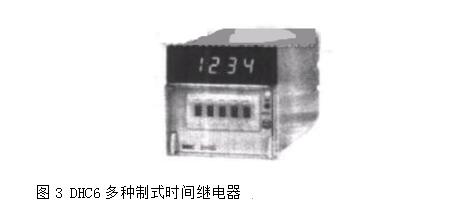

DHC6多種制式時間繼電器采用單片機控制，LCD顯示．具有9種工作制式、正計時、倒計時任意設定、8種延時時段、延時范圍從0.01s～999.9h任意設定、鍵盤設定，設定完成之后可以鎖定按鍵．防止誤操作。可按要求任意選擇控制模式，使控制線路最簡單可靠。其外貌如圖3所示。

J5S17系列時間繼電器由大規模集成電路、穩壓電源、撥動開關、四位LED數碼顯示器、執行繼電器及塑料外殼幾部分組成。采用32kHz石英晶體振蕩器，安裝方式有面板式和裝置式兩種。裝置式插座可用M4螺釘固定在安裝板上．也可以安裝在標準35mm安裝卡軌上。

J5S20系列時間繼電器是四位數字顯示小型時間繼電器，它采用晶體振蕩作為時基基準．采用大規模集成電路技術，不但可以實現長達9999h的長延時，還可保證其延時精度。配用不同的安裝插座及附件可應用在面板安裝、35mm標準安裝導執及螺釘安裝的場合。

時間繼電器的選用原則

時間繼電器型式多樣，各具特點，選擇時應從以下幾方面考慮：

1）根據控制電路對延時觸頭的要求選擇延時方式，即通電延時型或斷電延時型。

2）根據延時范圍和精度要求選擇繼電器類型。

3）根據使用場合、工作環境選擇時間繼電器的類型。如電源電壓波動大的場合可選空氣阻尼式或電動式時間繼電器，電源頻率不穩定場合不宜選用電動式；環境溫度變化大的場合不宜選用空氣阻尼式和電子式時間繼電器。

時間繼電器的選用注意事項

（1）延時方式

時間繼電器有斷電延時型與通電延時型，應根據實際需要選延時方式。

（2）復位時間

時間繼電器動作后需一定的復位時間，復位時間要比固有動作時間稍長，這一點對重復延時電路和操作頻繁的場合尤其重要。

（3）類型選擇

對延時要求較高的場合，應選用電動機式或晶體管式時間繼電器；對延時要求不高的場合，可采用電磁阻尼式或氣囊式時間繼電器。

（4）電源頻率

對于電源頻率波動較大的場所，不宜采用電動式時間繼電器，宜選氣囊式時間繼電器。
