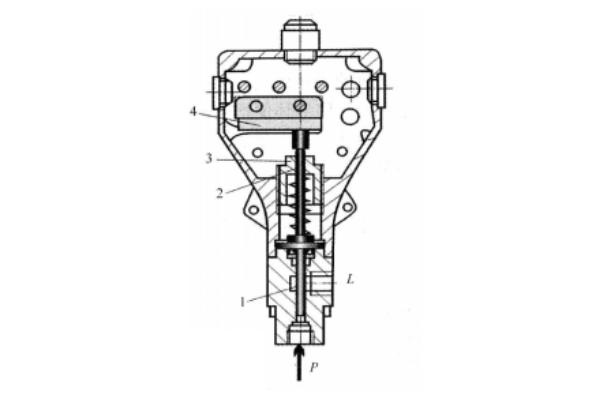

壓力繼電器有柱塞式、膜片式、彈簧管式和波紋管式四種結構形式。下面對柱塞式壓力繼電器柱塞式壓力繼電器（見圖1）的工作原理作一介紹：

當從繼電器下端進油口3進入的液體壓力達到調定壓力值時，推動柱塞2上移，此位移通過杠桿放大后推動微動開關4動作。改變彈簧1的壓縮量，可以調節繼電器的動作壓力。

應用場合：用于安全保護、控制執行元件的順序動作、用于泵的啟閉、用于泵的卸荷。

圖1

注意： 壓力繼電器必須放在壓力有明顯變化的地方才能輸出電信號。若將壓力繼電器放在回油路上，由于回油路直接接回油箱，壓力也沒有變化，所以壓力繼電器也不會工作。

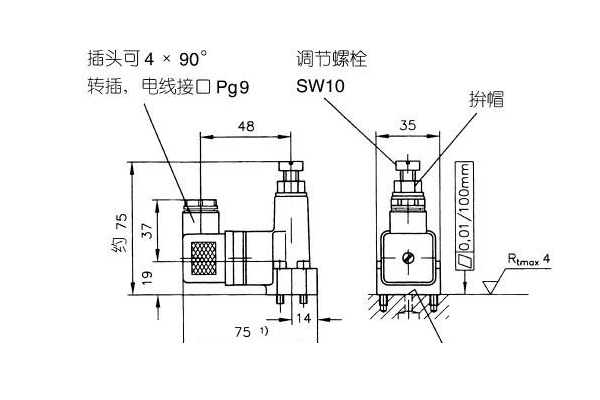

DG365哈威HAWE壓力繼電器接線圖

DG365哈威HAWE壓力繼電器接線圖DG365哈威HAWE壓力繼電器是利用液體的壓力來啟閉電氣觸點的液壓電氣轉換元件。當系統壓力達到壓力繼電器的調定值時，發出電信號，使電氣元件（如電磁鐵、電機、時間繼電器、電磁離合器等）動作，使油路卸壓、換向，執行元件實現順序動作，或關閉電動機使系統停止工作，起安全保護作用等。 DG365哈威HAWE壓力繼電器必須放在壓力有明顯變化的地方才能輸出電信號。若將壓力繼電器放在回油路上，由于回油路直接接回油箱，壓力也沒有變化，所以壓力繼電器也不會工作。

DG365哈威HAWE壓力繼電器可以感知系統的壓力，并且發出開關信號。壓力到了，常開觸點閉合，常閉觸點打開。我們便可以在程序上加以利用。但是在實際使用的時候，我們會碰到一些問題。

首先是選擇DG365哈威HAWE壓力繼電器的產品質量有問題，主要體現在以下幾個方面

1、動作不靈敏，壓力到了還沒有信號輸出。這是制造上有問題，servopiston和u-seal太緊了，工廠出廠的時候沒有測試。

2、還沒有到壓力就發訊。裝配的問題。壓力繼電器里面的微動開關沒有裝好。

3、產品不耐用，沒幾下壓力繼電器就不動作了。廠商無良心，用了很差的微動開關。

4、漏油。要不是密封圈沒有選好就是加工超差了。

以上列的幾點都是供應商的問題，那用戶有問題，也會使壓力繼電器不工作。

DG365哈威HAWE壓力繼電器用于液壓—電器聯合傳動及控制的液壓系統中，它是將液壓系統中所要求的壓力訊號轉變?yōu)殡姎庥嵦?hào)的一種轉換裝置或液—電聯鎖裝置。一般可作為各種液—電及機械聯合傳動的自動控制元件。DG365哈威HAWE壓力繼電器廣泛應用于機床、機械、機車及自裝自動化設備。山于能完成液壓—電器聯鎖，故也可作為系統的安全保護裝置使用。DG365哈威HAWE壓力繼電器接線圖如下：

DG365哈威HAWE壓力繼電器特點和優點

容易明了的操用和編程

內置的功能顯示

兩個高端晶體管輸出（PNP），帶過載和短路保護，

高的調整精度和重覆精度

堅固的工業化結構

機械和電氣壽命非常高

高的IP保護等級（IP67）

電子部分整體成型

提代引線密封（可選用“保護帽”）

兩個繼電器輸出可獨立地編程以執行如下功能；

常開或常閉觸點設定

有滯回或窗口功能的開關，接通點和斷開點

接通點和斷開點的滯后時間

壓力繼電器使用注意事項

（1）根據具體用途和系統壓力選用適當結構形式的壓力繼電器，為了保證壓力繼電器動作靈敏，避免低壓系統選用高壓壓力繼電器。

（2）應按照制造廠的要求，正確安裝壓力繼電器。

（3）按照所要求的電源形式和具體要求對壓力繼電器中的微動開關進行接線。

（4）壓力繼電器調整完畢后，應鎖定或固定其位置．以免受振動后變動。

（5）壓力繼電器的泄油腔應直接接回油箱，否則會使泄油口背壓過高，影響其靈敏度。
