時間繼電器有很多種SSJ系列靜態時間繼電器用于電力系統二次回路繼電保護及自動控制回路中,作為延時裝量使被控元件得到所需延時。本繼電器為集成電路靜態型繼電器,精度高、功耗小、動作時間準確、整定直觀方便、范圍寬,工作電源采用開關電源變換,交直流通用,完全可替代電磁型時間繼電器。我司靜態時間繼電器可替換老型號，

如：SSJ-11B可替DS-114、DS-115、DS-116

SSJ-11A可替DS-111、DS-111C、DS-112、DS-112C、DS-113、DS-113C

SSJ-12B可替DS-124、DS-125、DS-126

SSJ-12A可替DS-121、DS-122、DS-123

SSJ-21A可替DS-21、DS-21C、DS-22、DS-22C、DS-23、DS-23C

SSJ-21B可替DS-24、DS-24C

SSJ-22A可替DS-25、DS-26、DS-27

SSJ-22B可替DS-28

SSJ-31A可替DS-31、DS-31C、DS-32、DS-32C、DS-33、DS-33C

SSJ-31B可替DS-34、DS-34C

SSJ-32A可替DS-35、DS-36、DS-37

SSJ-32B可替DS-38等。

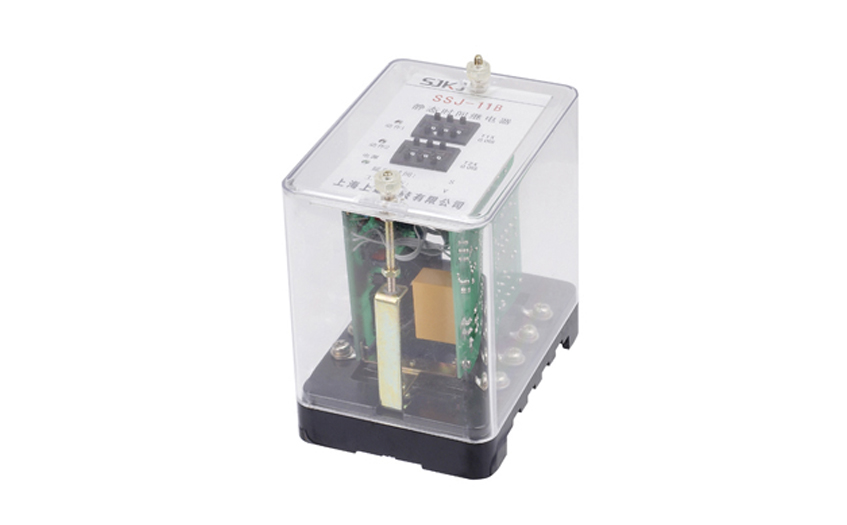

今天主要講解一下SSJ-11B具體的開孔尺寸及技術要求。

一：SSJ-11B時間繼電器型號命名及含義各代表什么意思

SSJ:靜態數字時間繼電器

1：KH-1殼體（板前、板后接線可選）

1:直流工作電源

B:雙延遲0.1~99.9s（10系列為0.02~9.99s）

工作電壓：DC48V、110V、220V、AC100、127V。

SSJ-11B可以取代DS-114、DS-115、DS-116。

二：SSJ-11B靜態時間繼電器技術要求

1、延時準確度a、延時整定值的平均誤差:在基準條件下,繼電器延時整定值平均誤差絕對值不大于整定值的0.1%+3ms;平均誤差=(5次測量平均值一整定值)/整定值 x100%。b、延時一致性:在基準條件下,繼電器延時一致性不大于整定值的(3-10ms)。c、在-10~50°C的溫度下,任一延時整定值的平均誤差(包含一致性)的絕對值不大于整定值的0.1%+5ms。

2、工作電壓:動作電壓不大于額定電壓的70%時,繼電器應可靠工作。

3、繼電器的返回時間切斷電器電源,出口觸點返回至起始位置的時間,對于使用直流電源工作的品種,應不大于25ms。

4、繼電器的返回電壓降低繼電器電壓不小于額定電壓的10%時 , 繼電器觸點應可靠返回 。

5、功率消耗DC48V,不大于2W;DC110V或AC100~127V, 不大于4.5W(6.5VA),DC或AC220V,不大于8.1W(13VA)。

6、熱性能要求本系列繼電器可長期通電工作,當環境溫度為50°C時,可長期承受1.1倍額定電壓値。

7、電源工作特性:電源緩慢升降、突然通/斷電或通過料動觸點供電 ,繼電器能夠正常工作,并且無零秒出口及瞬動出口現象。

三：SSJ-11B靜態時間繼電器內部接線及外引接線圖

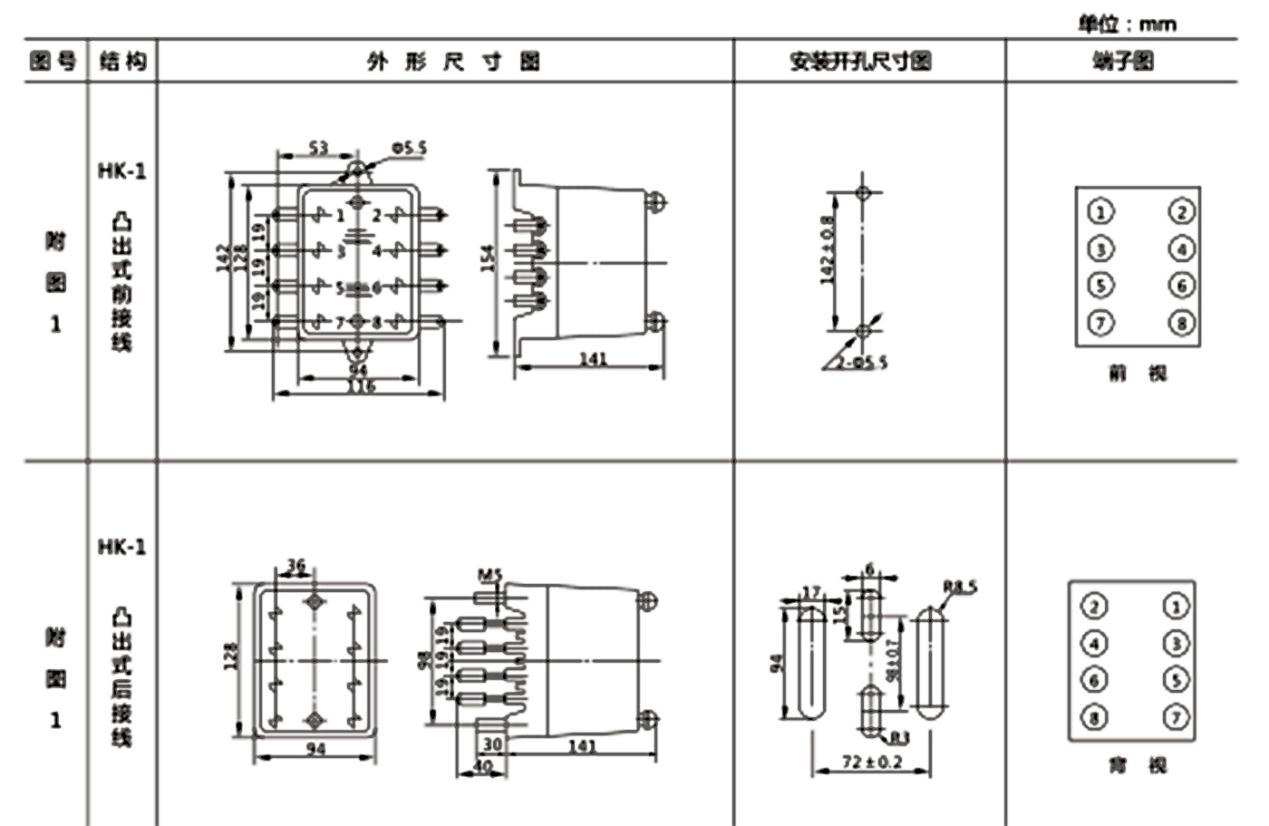

四：SSJ-11B靜態時間繼電器外形及開孔尺寸圖

SSJ-11B靜態時間繼電器原理
