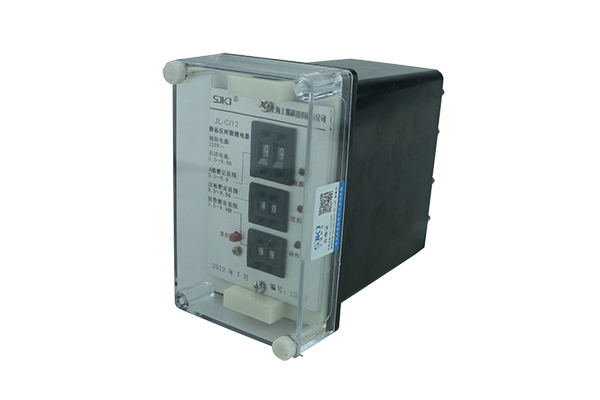

JL-C-12反時限電流繼電器-上海上繼科技有限公司

發表時間:2020-06-24 09:58 瀏覽次數:462 〖返回〗


一、JL-C-12反時限電流繼電器主要技術要求


1.整定范圍根據整定范圍不同,級差分別為0.01A和0.1A。

2.瞬動倍率1~12倍可調。

3.返回系數0.9~0.97

4.整定誤差電流及瞬動倍率不大于3%,時間誤差不大于5%(動作后下一次必須間隔10S以上在測)。

5.功耗功耗小于5W。

6.觸點容量在電壓不大于250V時,信號觸點容量為24VDC2A。

7.觸點壽命電壽命:10次,機械壽命:10次。

8.絕緣電阻繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

9.介質強度繼電器各帶電端子連在一起,對外露飛帶電端子或外殼之間能承受有效值為2000V,50Hz的交流電壓,歷時1分鐘而不擊穿,不出現閃絡現象。

10.抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》


二、JL-C-12反時限電流繼電器正常工作條件

1.環境溫度:-10℃~+50℃

2.相對濕度≤90%

3.大氣壓力80Kpa~110Kpa

4.安裝位置:任意

5.周圍環境:繼電器不受太陽直射,不受雨水沖洗,空氣中不含導致金屬腐蝕或絕緣損壞的氣體或塵露,繼電器在工作時,不允許振動,搬運過程不允許撞擊。

三、JL-C-12反時限電流繼電器使用方法

1.繼電器系電磁式,瞬時動作,磁系統有兩個線圈,線圈出頭接在底座端子上,用戶可以根據需要串并聯,因而可使繼電器整定變化一倍。

2.繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩,從而可以改變繼電器的動作值。

3.繼電器的動作:電流升至整定值或大于整定值時,繼電器就動作,動合觸點閉合,動斷觸點斷開。當電流降低到0.8倍整定值時,繼電器就返回,動合觸點斷開,動斷觸點閉合。
