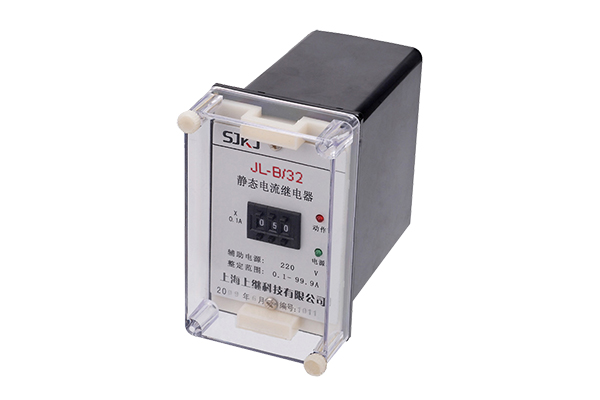

JL-B-32集成電路電流繼電器-上海上繼科技有限公司

發表時間:2020-06-10 07:10 瀏覽次數:506 〖返回〗


一、JL-B-32集成電路電流繼電器用途

電磁式電流繼電器,為電磁式瞬動過電流繼電器,它廣泛用于電力系統二次回路繼電保護裝置線路中,作為過電流啟動元件。交流接觸器的電磁系統會產生電磁噪聲污染。為了解決交流接觸器交流噪聲大、耗電量大、溫升高、功率因數低的問題,目前有一種交流接觸器自身有雙繞組線圈加整流組件,此種交流接觸器運行時比無節能的單線圈情況節電70%左右,運行時無噪音,接觸器線圈燒壞情況有所改善。

二、JL-B-32集成電路電流繼電器主要性能

JL-B/32集成電路電壓繼電器作為繼電保護元件,主要用于發電機、變壓器、輸變電、線路中,作為電力系統交流回路過負荷或短路的啟動元件,給出報警信號或切除故障。本系列繼電器采用CMOS集成電路進行運算和比較,具有精度高,整定范圍寬,動作速度快,返回系數高,功耗低的特點,提供輔助電源后,完全可替代電磁式電流繼電器。還增加SJ-4新型殼體,35mm標準導軌安裝,外形緊湊,安裝方便等優點。

三、JL-B-32集成電路電流繼電器主要技術指示


1.整定范圍0.02~9.99A,級差為0.001A2-99.9A,級差0.1A

其它值可按用戶要求定制

2.動作時間1.2倍整定電流,動作時間不大于25mS。

2倍整定電流,動作時間不大于20mS。

3.返回系數過電流繼電器:0.9~0.97;欠電流繼電器:1.05~1.15。

4.整定誤差小于2%。

5.功耗繼電器動作,功耗小于5W,繼電器不動作,功耗小于4W。

6.觸點容量在電壓不大于250V時,觸點連續接通電流為5A;

在電壓不大于250V時,電路時間常數L/R為5mS的直流電路中,可斷開30W。

在電壓不大于250V時,功率因數COSΦ為0.4的交流電路中,可分斷200VA。

7.觸點壽命電壽命:105次,機械壽命:106次。

8.絕緣電阻繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不小于300MΩ。

9.介質強度繼電器各帶電端子連在一起,對外露飛帶電端子或外殼之間能承受有效值為2000V,50Hz的交流電壓,歷時1分鐘而不擊穿,不出現閃絡現象。

10.抗干擾性能繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》。
