GL-25T繼電器-上海上繼科技有限公司

發表時間:2020-04-24 22:06 瀏覽次數:419 〖返回〗


一、GL-25T繼電器說明書

GL-25T繼電器(以下簡稱繼電器)具有反時限特性,應用于電機、變壓器等主設備以及輸配電系統的繼電保護回路中。當主設備或輸配電系統出現過負荷及短路故障時,該繼電器能按預定的時限可靠動作或發出信號,切除故障部分,保證主設備及輸配電系統安全。

二、GL-25T繼電器技術要求

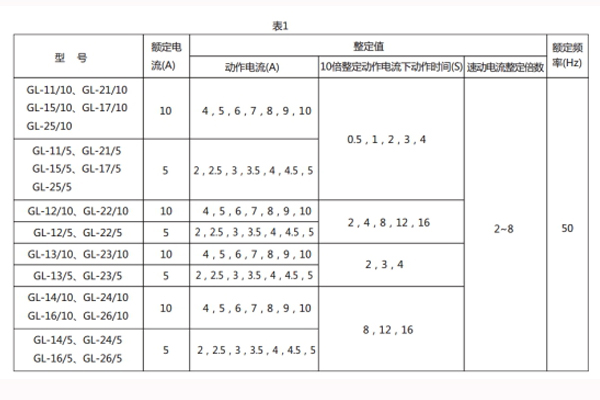

1.繼電器的額定電流與整定范圍見表1。

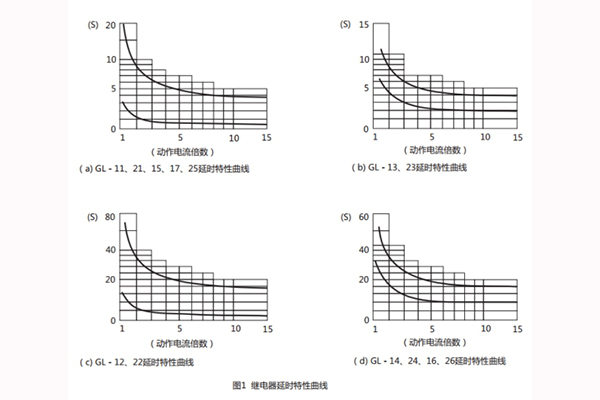

2.繼電器的延時特性曲線見圖1。

3.繼電器線圈的長期允許電流為110%額定電流。

4.繼電器的返回系數應不小于0.8。

5.當電流為繼電器的整定電流時,繼電器的功率消耗不大于15VA。

6.觸點性能

a、動合主觸點性能

動合主觸點在電壓不大于250V時,能接通直流或交流5A,但是斷開它所接通的電路,應當由其它觸點擔任(例如由開關的輔助觸點)。

b、動斷主觸點性能

直流有感(τ=5ms)回路,U≤250VI≤0.5A,為50W;交流(cosΦ=0.4)回路;U≤250VI≤2A,為250VA。

如果被控電路系由變流器供電并與繼電器主觸點并聯,且當電流為4A時,其總阻抗不大于4Ω,則繼電器的主觸點在電流不大于50A情況下能夠將這個電路分流接通與分流斷開。

c、過流轉換主觸點性能

繼電器的過流轉換主觸點控制電路由變流器供電,且其阻抗值在電流為3.5A時不大于4.5Ω,當電流增至150A時,繼電器主觸點能夠將這個電路分流接通與分流斷開。

d、信號觸點性能

繼電器的動合信號觸點,在電壓不大于250V時能接通或斷開電流不大于0.2A的直流無感電路或電流不大于0.5A交流電路。



7、熱性能要求

當環境溫度為40℃時,繼電器繞組線圈長期承受110%額定電流,其**允許溫升不超過65℃。

8、絕緣電阻不小于300MΩ。

9、介質強度

繼電器所有電路對外殼和非帶電的金屬部分,以及在電氣上無聯系的各電路之間的應能承受2kV(有效值)50Hz交流試驗電壓,歷時1min,無絕緣擊穿或閃絡現象。

10、壽命

       繼電器機械壽命為500次,電壽命為50次。

11、重量約為4kg。

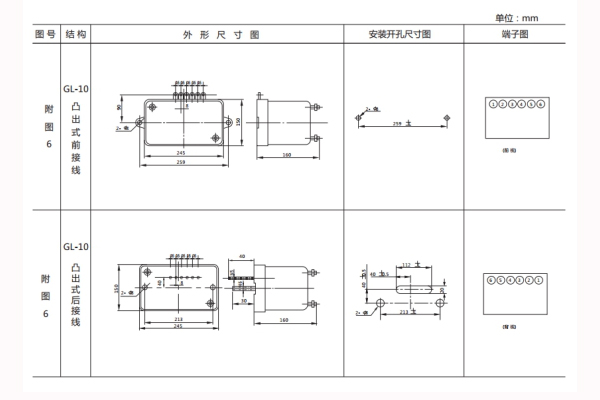

三、GL-25T繼電器開孔尺寸
