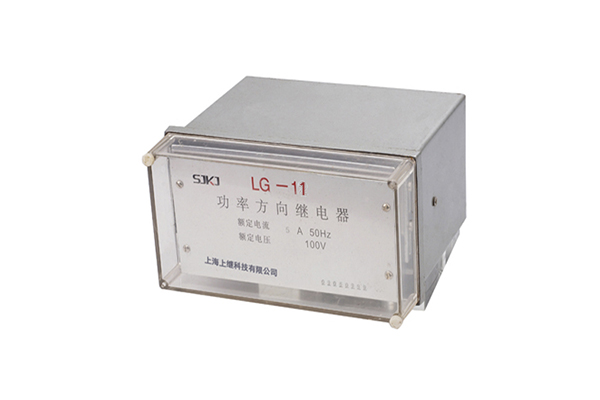

LG-11功率方向繼電器-上海上繼科技有限公司

發表時間:2020-04-14 20:47 瀏覽次數:572 〖返回〗


一、LG-11功率方向繼電器用途

LG-11功率方向繼電器,應用在方向保護中作為功率方向的判別元件,LG-11型用于相間短路保護。

二、LG-11功率方向繼電器技術參數

額定數據:

額定電流:5A或1A。

額定電壓:100V。

額定頻率:50Hz。

繼電器的靈敏角:LG-11型,-30°或-45°,LG-12型+70°;靈敏角的誤差±5°。

在靈敏角小通入額定電流時繼電器的動作電壓不大于2V。

返回系數:繼電器的返回電壓和動作電壓之比不小于0.45。

動作時間:對于LG-11型,在靈敏角下,電壓由額定突然降4倍最小動作電壓,電流同時由0升至額定電流時,動作時間不大于30mS;對于LG-12型,在靈敏角下,同時突然加入額定電流和4倍最小動作電壓時,動作時間不大于40ms。

記憶時間,對于LG-11型,當模擬保護出口處短路在靈敏角下,突然增加額定電流至10倍額定電流,電壓自100V同時突然降到0的情況下,繼電器應可靠動作,其極化繼電器動作保持時間不小于50ms。

功率消耗:電流回路不大于6VA,電壓回路不大于20VA。

繼電器可以長期耐受1.1倍的額定電壓及額定電流。

當電壓不大于220V電流不大于lA時,觸點能斷開直流有感負荷(時間常數不大于5x10-3s)20W。

繼電器電路與外殼間的絕緣電阻在溫度+40°C及相對濕度為85%時不小于10M0。

繼電器的絕線強度應耐受交流50Hz電壓2kV歷時1Min的耐壓試驗而無擊穿或閃絡現象。

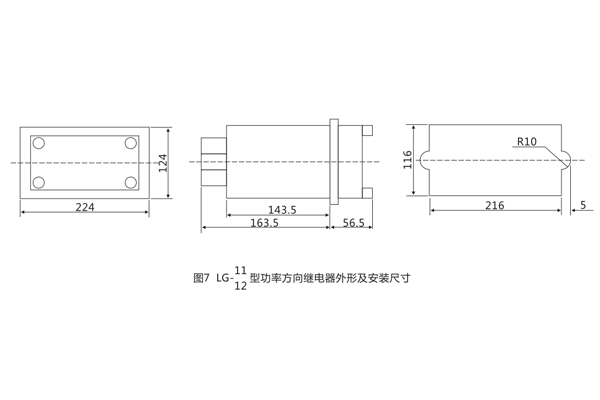

三、LG-11功率方向繼電器安裝尺寸
