一、BCH-2差動繼電器用途

該差動繼電器,作為兩繞組及三繞組電力變壓器,以及交流發電機的單相差動保護。

繼電器可以預防由非故障狀態(穿越短路電流或變壓器空載合閘時)的不穩定的過渡電流而使保護非選擇性地動作。

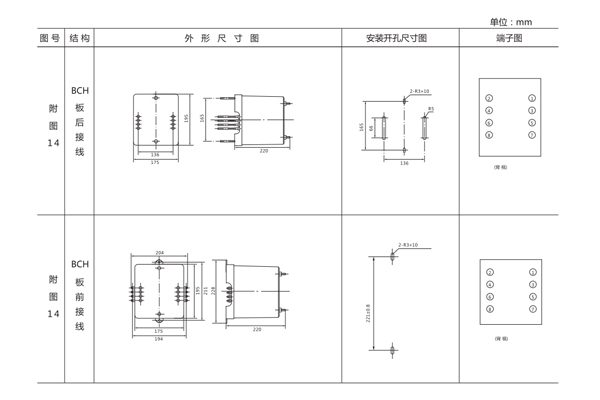

二、BCH-2差動繼電器開孔尺寸

三、BCH-2差動繼電器技術數據

1.額定電流5A,額定頻率50Hz。

2.繼電器的起始動作安匝為60±4。

3.繼電器的直流助磁特性曲線(如圖3)E=f(K)應能進行分段調整;

K一直流分量與相應交流動作值的比值。

ε一具有直流分量時,繼電器的交流動作電流與沒有直流分量時的交流動作電流的比值。

圖3表示了當短繞組接入不同匝數時的E=f(K)曲線簇,當K=0.6時.對應各短路線圈抽頭,e值應符合下列規定:

短路繞組抽頭位置:t;A-A,1.6±0.13;B-B,3±0.24;C-C,5±0.38;D-D,7±0.56;

4.可靠系數應不小于1.35,可靠系數按照下述方法確定:設繼電器的動作電流為Id,相應執行元件DL-11型繼電器的動作電流為i,然后轉動指針擰緊游絲,使差動繼電器的動作電流為5Id,再測得執行元件相應的動作電流i5,技下列計算得出可靠系數:

5.3倍動作電流時,差動繼電器的動作時間不大于0.035s;

6.當電壓不超過220V.電流不超過2A時,繼電器觸點斷開容量在直流有感負荷(時間常數為5x103s)電路中為50W。

7.在額定電流下,當繼電器的平衡繞組(1或]:[)和工作繞組的匝數全部接入時,繼電器的單相功率消耗應不大于16VA。

8.周?chē)橘|(zhì)溫度為+40°C時,繼電器的工作繞組與一個平衡繞組應能長期通過10A電流,其溫升不應超過65°C。

9.介質強度繼電器各電路對外露非帯電金屬部分之間應耐受50Hz、2kV的交流電壓歷時1min而無擊穿或閃絡。

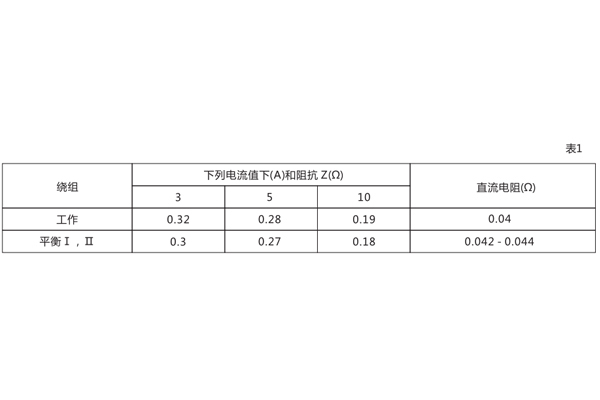

10.當各繞組的匝數全部接入,短路繞組接在A-A位置時,它們的阻抗值見表1。

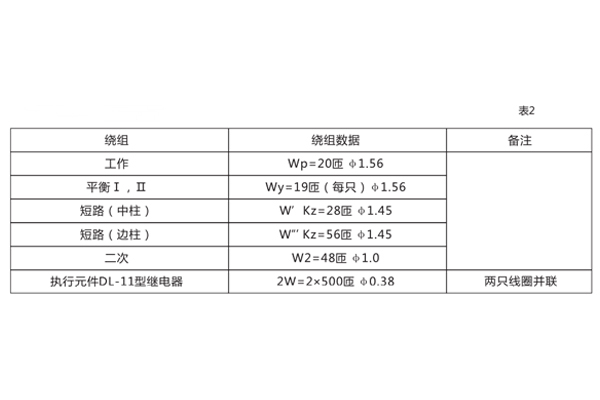

11.繼電器的繞組數據見表2
