GL-25過流繼電器工作原理及生產廠家-上海上繼科技有限公司

發表時間:2020-01-06 13:57 瀏覽次數:528 〖返回〗

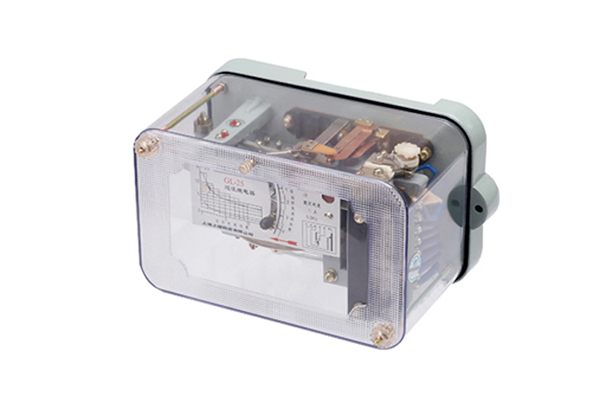

GL-25過流繼電器

一、GL-25過流繼電器概念

GL-25過流繼電器反時限過流繼電器(以下簡稱繼電器)具有反時限特性,應用于電機、變壓器等主設備以及輸配電系統的繼電保護回路中。當主設備或輸配電系統出現過負荷及短路故障時,該繼電器能按預定的時限可靠動作或發出信號,切除故障部分,保證主設備及輸配電系統安全。

二、GL-25過流繼電器工作原理

繼電器的工作原理是復合式的,由公用一個線圈的感應式和電磁式的兩個元件組成。當繼電器的線圈通以交流電流時,則在鐵芯的遮蔽與未遮蔽部分產生兩個具有一定相位差的磁通。此磁通與其在圓盤中感應的渦流相互作用,在圓盤上產生一轉矩。在20%~40%的動作電流整定值下,圓盤開始旋轉。此時由于扇齒與蝸桿沒有咬合,故繼電器不動作。

當線圈中的電流增大至整定電流時,電磁力矩大于彈簧的反作用力矩框架轉動,使扇齒與蝸桿咬合,扇齒上升。此時繼電器的動鐵在扇齒頂桿的推動下,使導磁鐵右邊氣隙減少,左邊氣隙增大,因而動鐵被導磁鐵吸合,使繼電器觸點動作。

當繼電器線圈中的電流為整定值時,感應元件的動作時限與電流的平方成反比。隨著電流的增加,導磁體飽合,動作時限逐漸趨于定值。當線圈中的電流大于某一電流倍數時,電磁元件瞬時動作,因而繼電器的動作時限具有反時限延時的特性。

繼電器具有若干抽頭,用以調整感應元件與電磁元件的動作電流。另外用倍流螺釘改變動鐵與電磁鐵之間的氣隙來調整電磁元件動作電流。繼電器具有調整感應元件動作時間整定值的機構及主觸點動作的信號牌。用手旋轉返回機構,可使信號牌返回,并不需取下外殼。

GL-11、12、21、22型繼電器具有一付動合主觸點(或一付動斷主觸點,需訂制),既具有反時限功能,也具有瞬動功能。

GL-13、14、23、24型繼電器具有一付動合主觸點(或一付動斷主觸點,需訂制)和一付由感應元件操作的延時信號觸點,其主觸點

只有瞬動功能,無反時限功能,信號觸點只有反時限功能,無瞬動功能。

GL-15、25型繼電器具有一付強力過渡轉換(先合后斷)主觸點,既具有反時限功能,也具有瞬動功能。

GL-16、26型繼電器除具有一付強力過渡轉換主觸點外,還具有一付由感應元件操作的延時信號觸點。強力過渡轉換主觸點只具有瞬

動功能,無反時限功能,信號觸點只具有反時限功能,無瞬動功能。

GL-17型繼電器具有一付強力過渡轉換主觸點和一付延時信號觸點。強力過渡轉換主觸點既具有瞬動功能也具有反時限功能,信號觸

點只具有反時限功能,無瞬動功能。

上述強力過渡轉換主觸點的突出功能是在繼電器動作過程中可以確保CT二次回路不會開路。

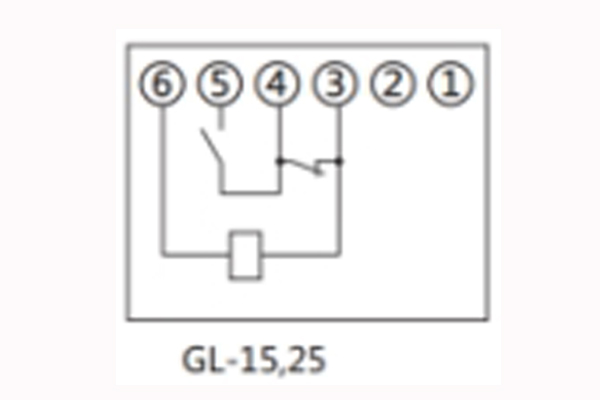

三、GL-25過流繼電器接線圖

接線圖

四、GL-25過流繼電器生產廠家

上海上繼科技有限公司是一家專業從事電力系統繼電保護及電力自動化的高新技術企業。公司主要生產各種微機綜合保護裝置,電力保護繼電器、電力儀表等產品。公司集研發、設計、生產、銷售和服務于一體,致力于為國內外輸配電、水利、城建、能源、礦山、化工客戶提供一整套從低壓到高壓、從硬件到軟件的系統級整體解決方案和配套服務。公司總部設在上海,全國各地設有辦事機構。

公司介紹:上海上繼科技有限公司是一家專業從事電力系統繼電保護及智能電網電力自動化產品的研發、設計、生產、銷售和服務為一體的高科技公司。擁有資深繼電保護專家團隊和國內**的檢測儀器及校驗設備。同時還引用國內外先進技術,來進行技術創新。本公司的產品廣泛用于電力、工礦、鐵路、建筑等國家重大工程輸配變電系統上,產品遠銷東南亞及中東地區。產品通過國家繼電保護及自動化設備質量監督檢驗中心檢測,獲得ISO9001國際質量體系認證?!翱萍紕?chuàng)新,誠信務實”是公司的經營理念,本公司以高超的技術支持和對用戶高度負責的售后服務贏得了輸配電成套企業的信賴,且樹立了良好的信譽。

公司主營:繼電器時間繼電器,電壓繼電器,電流繼電器,中間繼電器,信號繼電器,閃光繼電器,沖擊繼電器,同步檢查繼電器,接地繼電器,差動繼電器,重合閘繼電,絕緣監視繼電器,雙位置繼電器,模數化繼電器),微機保護裝置,電力儀表,智能操控裝置



上海上繼科技有限公司(專注電力保護繼電器生產廠家)銷售熱線:021-57233089  QQ:1932551438





{以上內容僅供參考,上海上繼科技有限公司有最終解釋權}
