DL-31電流繼電器產品圖片及技術參數-上海上繼科技有限公司

發表時間:2019-12-18 20:51 瀏覽次數:574 〖返回〗

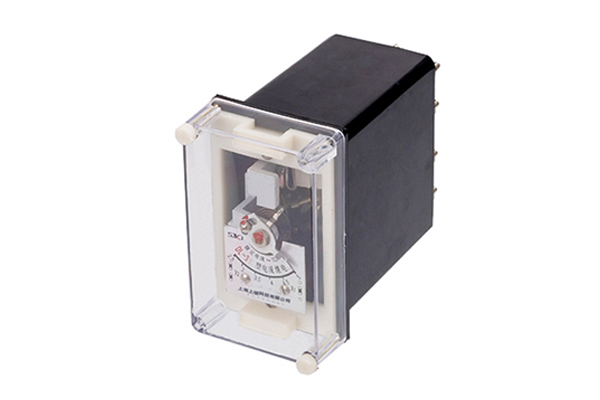

DL-31電流繼電器

一、DL-31電流繼電器用途

DL-31系列電流繼電器,用于電機、變壓器和輸電線的過負荷和短路保護線路中,作為起動元件。

二、DL-31電流繼電器結構和原理

1.繼電器系電磁式,瞬時動作,磁系統有兩個線圈,線圈出頭接在底座端子上,用戶可以根據需要串并聯,因而可使繼電器整定變化一倍。

2.繼電器**的刻度值及額定值對于電流繼電器是線圈串聯的(以安培為單位)轉動刻度盤上的指針、以改變游絲的反作用力矩,從而可以改變繼電器的動作值。

3.繼電器的動作:電流升至整定值或大于整定值時,繼電器就動作,動合觸點閉合,動斷觸點斷開。當電流降低到0.8倍整定值時,繼電器就返回,動合觸點斷開,動斷觸點閉合。

三、DL-31電流繼電器技術參數

1. 觸點的數量,見表1。


2.按整定值的范圍來分:每整定值的動作誤差不大于±6%,見表2。

3.繼電器刻度極限誤差不大于6%。
  4.動作值的變差不大于6%


5.對于DL-31、32、33、34電流繼電器的返回系數不小于0.8,**整定電流為200A的不小于0.7。
  6.動作時間

6.1在1.1倍動作值時,動作時間不大于0.12s;在2倍動作值,動作時間不大于0.04s。

7.過電流能力:線圈串聯,從整定值均勻地上升至表3中所列的**電流時,繼電器不應有使得動合觸點不工作的振動。經五次后,繼電器仍能滿足本技術條件的要求。

8.過電流:繼電器當加1.75倍整定值或更高時繼電器的動合觸點應無抖動地閉合。



9.當無外來的碰撞和振動時,繼電器的各整定(第一點除外)位置上的工作電流為0.6整定值時,其動斷觸點應可靠地閉合電路。
  10.在動作和返回電流下:繼電器的可動系統不應當停滯在中間位置。
  11.當周圍空氣的相對濕度不大于85%,繼電器的電路對外殼(外殼上的非導電金屬部分)的絕緣電阻,用500V兆歐表測量應當不小于300MΩ。

12.繼電器的導電部分對外殼(外殼上的非導電金屬部分)的絕緣,能耐受50Hz交流電壓2kV歷時1min的試驗。

13.觸點斷開容量:當電壓不大于250V及電流不大于2A時,觸點的斷開功率,在具有電感負荷的直流電路(時間常數不大于5×10-3s)中為50W,在交流電路中為250VA。
  14.功率消耗在最小整定值處,繼電器的線圈所消耗的功率不超過表4的數據。
  15.當周圍介質度為+40°C時,繼電器在表2和表3所示的長期允許電流,電壓下長期工作時,不會有絕緣和其他電氣元件的損壞,而線圈的溫升不大于65°C。
  16.壽命:繼電器電壽命500次,機械壽命為5000次。

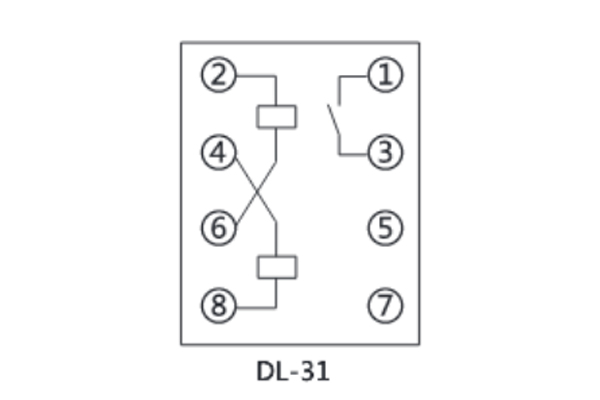

四、DL-31電流繼電器的接線圖

接線圖
