JL-G/S端子排靜態電流繼電器開孔尺寸及技術條件-上海上繼科技有限公司

發表時間:2019-12-16 09:40 瀏覽次數:441 〖返回〗

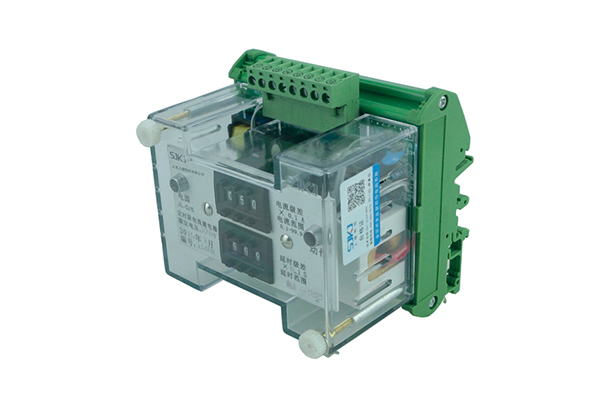

JL-G/S端子排靜態電流繼電器

一、JL-G/S端子排靜態定時限電流繼電器概述

JL-G/S端子排靜態定時限電流繼電器用于電動機、發電機、變壓器和輸電線路中,作為電力系統交流回路的過電流保護或過負、短路的啟動元件,給出報警信號或切除故障。

二、JL-G/S端子排靜態定時限電流繼電器型號分類及含義

分類及含義

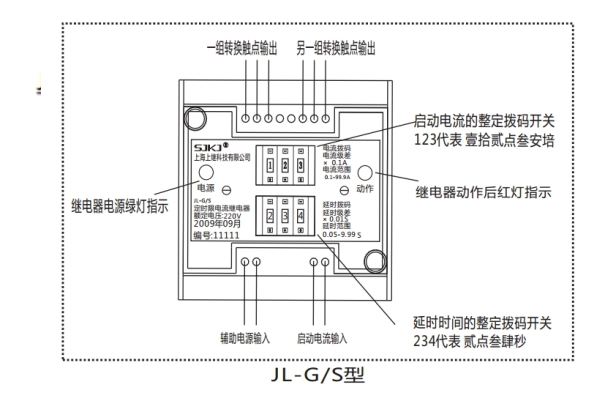

三、JL-G/S端子排靜態定時限電流繼電器使用方法

使用方法

四、JL-G/S端子排靜態定時限電流繼電器主要技術條件

1、電流整定范圍: 0.1~99.9A, 整定級差0.1A; 0.02~9.99A,整定級差0.01A; 2、延時整定范圍: 0.05~9.99s,整定級差 0.01S; 0.1~99.9s,整定級差0.1s; 1~999s,整定級差: 1S;

3、返回系數: 不小于0.90

4、電流誤差: 電流整定平均誤差≤±3%,平均誤差=( 5次測量平均值-整定值)/整定值×100%

5、延時誤差: 10秒內誤差:≤±(1‰+10ms);10秒以上誤差:≤±(1%+10ms)

6、功率消耗: 輔助電源≤5VA;啟動電源≤1VA。

7、絕緣電阻: 繼電器各帶電端子對外露非帶電端子或外殼之間, 用開路電壓500V的兆歐表測量,絕緣電阻>300MΩ。

8、介質強度: 繼電器各帶電端子對外露非帶電端子或外殼之間,能承受2KV(Hz的交流電壓,歷時1分鐘無擊穿或閃絡現象。

9、抗干擾性: 符合DL478-92 <<靜態繼電保護裝置及安全自動裝置通用技術條件>>和GB7261GB6261<<靜態繼電器及保護裝>>中的有關規定。

10、觸點容量:在電壓不超過 ,電流不超過1A,時間常數為5ms±0.75ms直流有感負荷電路中 ,斷開容量為50W;在電壓不超過250V,電流不超過2A,功率因數為COSφ=0.4±0.1的交流電路中,斷開容量為25VA 。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回萬次。輸出觸點長期允許接通電流為5A。

11、觸點壽命: 電壽命105次,機械壽命106次

12、返回時間:≤25ms(從1.2倍整定值到0.5倍整定值)

13、輔助電源: AC/DC 48 V,110V,220V;訂貨時請注明其它電壓等級可訂做。(交直流通用)

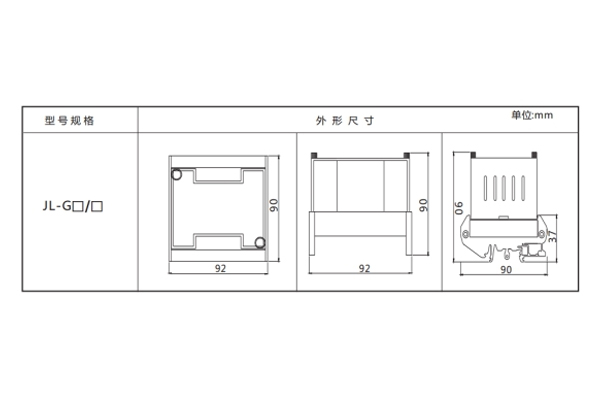

五、JL-G/S端子排靜態定時限電流繼電器外形尺寸、開孔尺寸及端子圖

開孔尺寸
