JL-G端子排靜態電流繼電器應用范圍及產品價格-上海上繼科技有限公司
發表時間:2019-12-15 21:23 瀏覽次數:545 〖返回〗一、JL-G端子排靜態電流繼電器應用范圍
JL-G端子排靜態電流繼電器(以下簡稱本繼電器)用于電動機、發電機、變壓器和輸電線路中,作為電力系統交流回路的過電流保護、欠電流保護或過負荷、短路的啟動元件,給出報警信號或切除故障。
二、JL-G端子排靜態電流繼電器產品特點
本系列繼電器為集成電路靜態型繼電器; 采用進口集成電路進行運算和比較; 數碼整定,用三位撥碼開關整定電流值,整定范圍寬, 級差小,整定方便又直觀; 精度高誤差小、無需校驗、 動作速度快、返回系數高、功耗低輔助電源采用開關電源變換, 交直流通用, 工作電壓范圍大,接線簡單,可以卡在 35mm 標準導軌上,安裝方便體積小的特點。

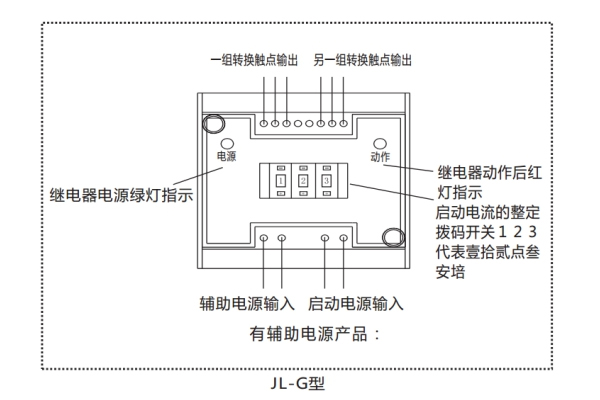

三、JL-G端子排靜態電流繼電器使用方法
四、JL-G端子排靜態電流繼電器技術條件
1、電流整定范圍: 0.1~99.9A,整定級差: 0.1A; 0.02~9.99A,整定級差: 0.01A;
2、返回系數: 過流0.90~0.95,欠 流1.05~1.11
3、整定誤差: 電流整定平均誤差≤±3%,平均誤差=( 5次測量平均值-整定值)/整定值×100%
4、功率消耗: 輔助電源≤5VA;啟動電源≤1VA。
5、絕緣電阻: 繼電器各帶電端子對外露非帶電端子或外殼之間, 用開路電壓500V的兆歐表測量,絕緣電阻>300MΩ。
6、介質強度: 繼電器各帶電端子對外露非帶電端子或外殼之間,能承受2KV(Hz的交流電壓,歷時1分鐘無擊穿或閃絡現象。
7、抗干擾性: 符合DL478-92 <<靜態繼電保護裝置及安全自動裝置通用技術條件>>和GB7261GB6261 <<靜態繼電器及保護裝置的電氣抗干擾試驗>>中的有關規定。
8、觸點容量,在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流有感負荷電路中,斷開容量為50W;在電壓不超過250V,電流不超過2A cosφ =0.4 0. 5 6 9、觸點壽命: 電壽命10 次 ,機械壽命10 次; 10、動作時間:≤25ms(過流1.2倍整定值,欠流0.5倍整定值) 11、返回時間:≤25ms(過流0.5倍整定值,欠流1.2倍整定值) 12、輔助電源: AC/DC 48 V,110V,220V;訂貨時請注明其它電壓等級可訂做。(交直流通用) 觸點容量:在電壓不超過 ,電流不超過 ,時間常數為 ± 直流有感負荷電路中,斷開容量為 ;在電壓不 超過 ,電流不超過 ,功率因數為φ±1的交流電路中,斷開容量為250VA。輸出觸點在上述規定的負荷條件下, 產品能可靠動作及返回10萬次。輸出觸點長期允許接通電流為5A。
9、觸點壽命: 電壽命105次 ,機械壽命106次;
10、動作時間:≤25ms(過流1.2倍整定值,欠流0.5倍整定值)
11、返回時間:≤25ms(過流0.5倍整定值,欠流1.2倍整定值)
12、輔助電源: AC/DC 48 V,110V,220V;訂貨時請注明其它電壓等級可訂做。(交直流通用)
五、JL-G端子排靜態電流繼電器產品價格
公司一貫以“合理的價格,高質量的產品,準時的交貨期,良好的信譽服務”為基本準則。本公司期待成為你忠實的朋友和合作伙伴,共創互惠雙贏的未來!更多價格詳細內容請來電咨詢:021-57233089,如有任何疑問可以在線聯系公司客服。
