一、DZB-554繼電器技術參數

1.動作電壓≤70%額定電壓,動作電流≤80%額定電流。

2.保持值:電壓≤70%額定電壓,電流≤80%額定電流。

3.返回> 5%額定值。

4.動作時間<40ms。

5.線圈功耗:電壓線圈≤4W,電流線圈≤2W。

6.觸點長期通過5A電流,并允許通過50A電流時間1s或通過25A電流時間4s。

7.觸點能力與RXMA1型相同。

8.絕緣耐壓50Hz, lmin, 2kV。

9.沖擊電壓5?。

10.能承受5-15Hz中等震級地震波沖擊。

二、DZB-554繼電器特點

1.能提供7付動合、動斷及轉換觸點,結構緊法。

2.通過罩殼上的小孔拔動銜鐵,可以試驗觸點動作情況。

3.繼電器可以電壓起動電流自保(最多有三個電流繞組)。

4.線圈激勵為直流。

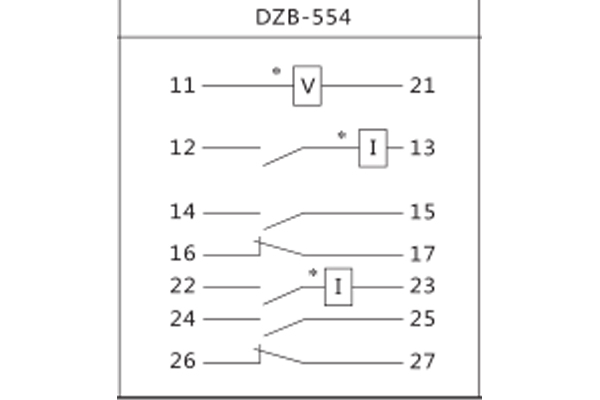

三、DZB-554繼電器接線圖
