JL-B/33電流繼電器工作原理及產品價格-上海上繼科技有限公司

發表時間:2019-11-30 11:59 瀏覽次數:507 〖返回〗

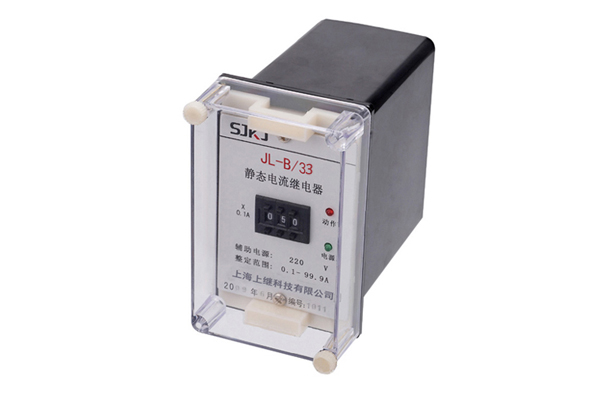

JL-B/33電流繼電器

一、JL-B/33集成電路電流繼電器概述

JL-B/33集成電路電壓繼電器作為繼電保護元件,主要用于發電機、變壓器、輸變電、線路中,作為電力系統交流回路過負荷或 短路的啟動元件,給出報警信號或切除故障。 本系列繼電器采用CMOS集成電路進行運算和比較,具有精度高,整定范圍寬,動作速度快,返回系數高,功耗低的特點,提供 輔助電源后,完全可替代電磁式電流繼電器。還增加SJ-4新型殼體,35mm標準導軌安裝,外形緊湊,安裝方便等優點。

二、JL-B/33電流繼電器的工作原理

當電路過流時,繼電器將按反時限或定時限延時動作并切斷電路,且反時限或定時限以及延時時間的長短均可依靠撥動開關來靈活選擇。靜態電流繼電器,采用進口集成電路構成。被測量的交流電流I~經隔離變流器后,在其次級得到與被測、電流成正比的電壓Ui。經定值整定后進行整流,整流后的脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo。在電平檢測中Uo與直流參考電壓Ue進行比較,若直流電壓Uo低于參考電壓,電平檢測器輸出正信號,驅動出口繼電器,繼電器處于動作狀態,反之,若直流電壓Uo高于參考電壓Ue,電平檢測器輸出負信號,本繼電器處于不動作狀態。

三、JL-B/33集成電路電流繼電器正常工作條件

1 環境溫度:-10℃~+50℃

2 相對濕度:≤90%

3 大氣壓力:80Kpa~110Kpa

4 安裝位置:任意

5 周圍環境:繼電器不受太陽直射,不受雨水沖洗,空氣中不含導致金屬腐蝕或絕緣損壞的氣體或塵露,繼電器在工作時,不允 許振動,搬運過程不允許撞擊。


四、JL-B/33集成電路電流繼電器主要技術指示

1 整定范圍 0.02~9.99A,級差為0.001A      2-99.9A,級差0.1A

 其它值可按用戶要求定制

2 動作時間 1.2倍整定電流,動作時間不大于25mS。

 2倍整定電流,動作時間不大于20mS。

3 返回系數 過電流繼電器:0.9~0.97;欠電流繼電器:1.05~1.15。

4 整定誤差 小于2%。

5 功耗 繼電器動作,功耗小于5W,繼電器不動作,功耗小于4W。

6 觸點容量 在電壓不大于250V時,觸點連續接通電流為5A;

 在電壓不大于250V時,電路時間常數L/R為5mS的直流電路中,可斷開30W。

 在電壓不大于250V時,功率因數COSΦ為0.4的交流電路中,可分斷200VA。

7 觸點壽命 電壽命:105次, 機械壽命:106次。

8 絕緣電阻 繼電器各導電端子連在一起,對外露非帶電金屬部分或外殼之間,用開路電壓為500V的兆歐表測量其絕緣電阻不 小于300MΩ。

9 介質強度 繼電器各帶電端子連在一起,對外露飛帶電端子或外殼之間能承受有效值為2000V,50Hz的交流電壓,歷時1分鐘 而不擊穿,不出現閃絡現象。

10 抗干擾性能 繼電器的抗干擾負荷DL478-92《靜態繼電保護及安全自動裝置通用技術條件》 。

五、JL-B/33集成電路電流繼電器產品價格

公司一貫以“合理的價格,高質量的產品,準時的交貨期,良好的信譽服務”為基本準則。本公司期待成為你忠實的朋友和合作伙伴,共創互惠雙贏的未來!更多價格詳細內容請來電咨詢:021-57233089,如有任何疑問可以在線聯系公司客服。
