一、DZS-15BG延時中間繼電器使用方法

DZS-15BG延時中間繼電器用于直流操作的各種保護和自動控制線路中，作為輔助繼電器以增加觸點數量和觸點容量。 DZS-15BG延時中間繼電器是DZS-15B的改進型。該繼電器克服了原來DZS-15B繼電器采用的繞組線徑為0.06～0.07漆包線。在長期運輸中，出現的斷線缺點，提高了可靠性。其余內部接線、外形尺寸、接線端子、使用功能等不變。 DZS-11B、13B為動作延時繼電器；DZS-12B、14B返回延時繼電器；DZS-15B、16B為電壓延時動作和電流保持繼電器。

二、DZS-15BG延時中間繼電器主要技術參數

●額定電壓：DC 220V、110V、48V、24V、12V。

●額定電流：lA、2A、4A、6A。

●動作值：動作電壓為額定電壓值的30～70％。

●保持值：保持電流不大于80％額定電流。

●返回值：不小于額定值的5％。

●動作時間：DZS-15BG、13B、15B、16B在額定電壓下，動作時間不小于0.06s。

●返回時間：DZS-15BG、14B不小于0.6s。

●功率消耗：不大于7W。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

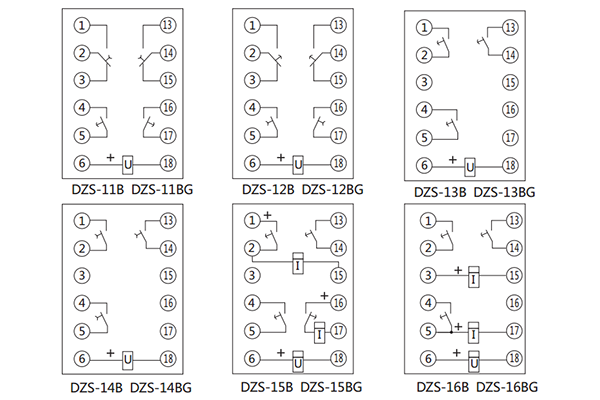

三、DZS-15BG延時中間繼電器內部接線圖及外引接線圖(正視圖)

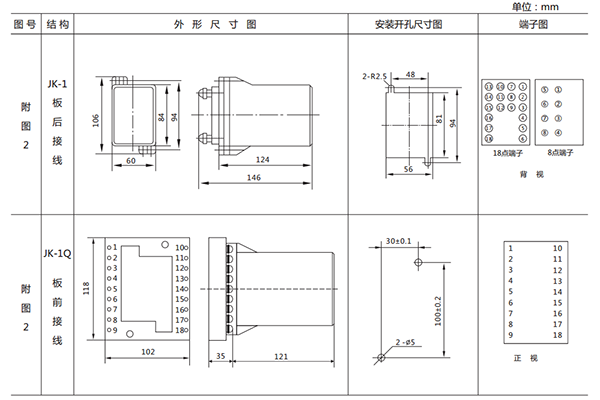

四、DZS-15BG延時中間繼電器外形及開孔尺寸
