DZB-13CE/312帶保持中間繼電器接線圖及應用范圍-上海上繼科技有限公司

發表時間:2019-11-11 14:34 瀏覽次數:463 〖返回〗

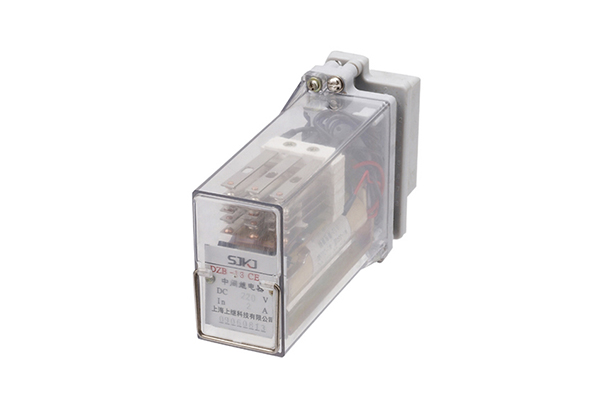

DZB-13CE/312保持中間繼電器

一、DZB-13CE/312保持中間繼電器應用范圍

DZB-13CE/312保持中間繼電器具有自保持繞組,用于直流操作的繼電保護回路中,以增加主保護繼電器的觸點數量和觸點容量,并提高觸點工作的可靠性。

二、DZB-13CE/312保持中間繼電器主要技術參數

●額定電壓:220V、110V、48V、24V。

●額定電流:0.25A、0.5A、1A、2A、4A、8A。

●額定保持電壓:220V、110V、48V、24V。

●額定保持電流:0.25A、0.5A、1A、2A、4A、8A。

●動作值:電壓型繼電器為30-70%的額定電壓;電流型繼電器不大于80%的額定值。

●保持值:保持電流不大于80%額定保持值;保持電壓不大于70%額定保持值。

●返回值:不小于額定值的5%。

●動作時間:不大于45ms。

●返回時間:不大于45ms。

●功率消耗:電流保持繞組不大于4W;電流工作繞組與電壓工作繞組不大于7W。

●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓歷時1分鐘試驗而無絕緣擊穿或閃絡現象。

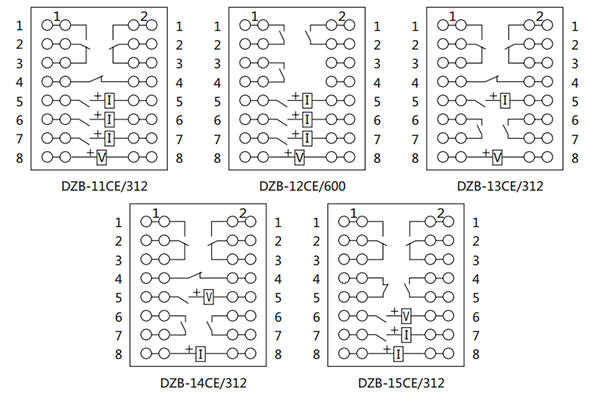

三、DZB-13CE/312保持中間繼電器內部接線圖及外引接線圖

接線圖
