DX-113信號繼電器技術參數及說明書-上海上繼科技有限公司

發表時間:2019-11-09 16:30 瀏覽次數:632 〖返回〗

一、DX-113信號繼電器特點

1、外殼采用引進的Combiflex凸出式模數化插入結構。

2、信號牌為四條橫條顯示。顏色有紅黃二種,顯示清晰視角寬廣。

3、具有機械掉牌信號,磁保持,電復歸。

4、一個安裝單元中可裝二個繼電器單元。

5、線圈為直流激磁。

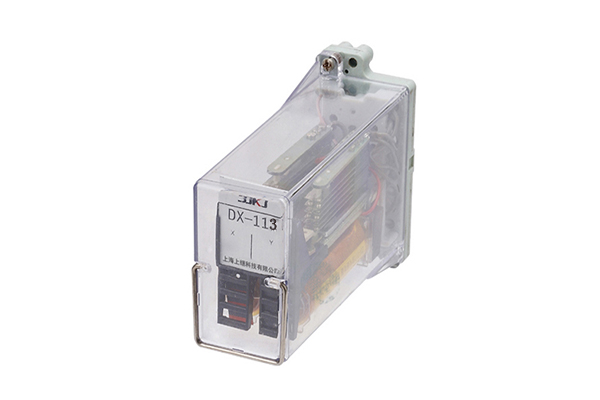

DX-113信號繼電器

二、DX-113信號繼電器技術參數

1、動作值:電壓型<70%額定值;電流型<90%額定值。

2、復歸值:<70%額定復歸電壓值。

3、動作時間:電壓型30ms,電流型2倍額定電流為15ms。

4、線圈功耗:電壓型≤1.5W,電流型≤0.1W,復歸電壓≤2W

5、電流型線圈能長期通入250%額定電流。

6、電流型動作掉牌的最短脈沖時間為40ms。

7、絕緣耐壓:50Hz,1min,2kV;線圈與線圈間為lkV。

8、沖擊電壓:5kV。

9、能耐受5-15Hz中等震級的地震波沖擊。

10、額定電壓、額定電流及線圈阻值。

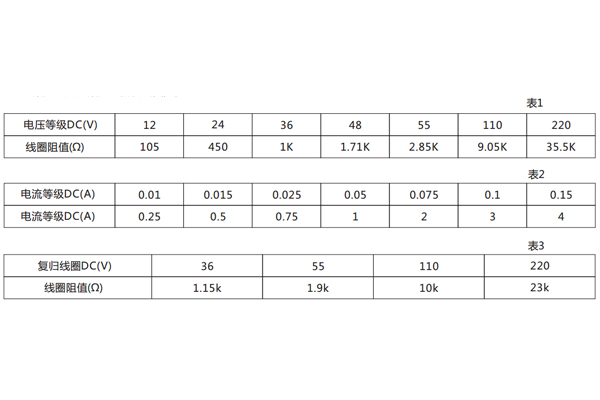

線圈阻值

11、觸點斷開容量:DC當L/R≤40ms,250V,2A,50W。AC 250V,5A(COSφ=0.4)500VA。 如果增加觸點斷開容量可按表5內數據將觸點串聯。

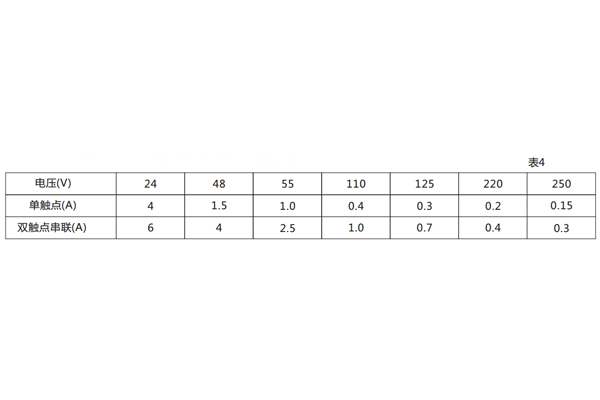

容量圖

12、繼電器觸點規格

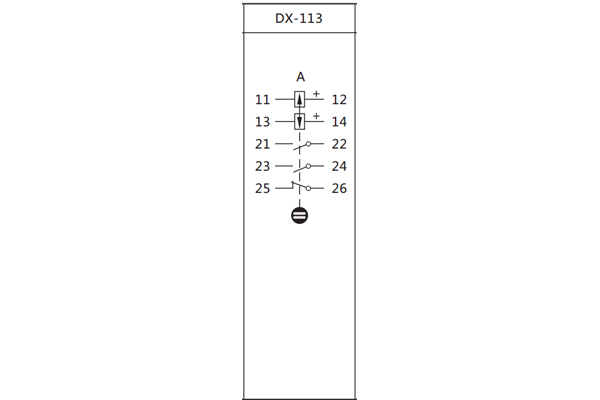

接線圖

三、DX-113信號繼電器開孔尺寸

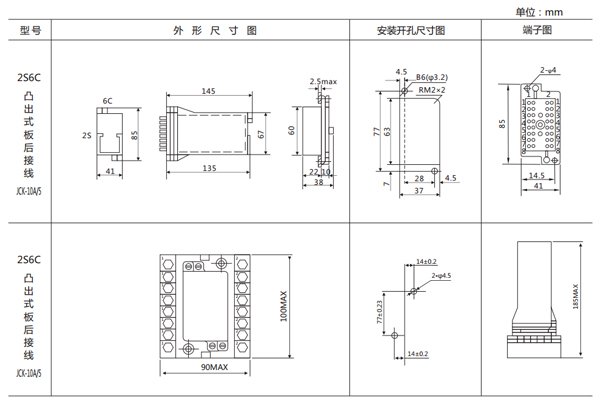

開孔尺寸
