DX-32BJ信號繼電器工作原理及使用方法-上海上繼科技有限公司
發表時間:2019-11-07 13:49 瀏覽次數:486 〖返回〗一、DX-32BJ信號繼電器使用方法
DX-32BJ信號繼電器,適用于交流操作的保護線路中,作為動作指示器。
二、DX-32BJ信號繼電器工作原理
本繼電器為拍合型電磁式信號繼電器,在一個導磁體上有吸引線圈(電流或電壓)在導磁體上裝一個活動的動板,動板上的絕緣板頂動兩組動合觸點。
DX-32BJ型多一組動合觸點,保持線圈與信號燈是并聯的,在信號燈燒毀時保持線圈仍可正常工作。
DX-32BJ型信號繼電器的吸引線圈通電時,產生電磁吸力,將動板吸合,此時觸點處于工作狀態,其中一組觸點將保持線圈通電,指示燈亮,顯示動作,當吸引線圈斷電時,繼電器受保持線圈的電磁吸力,仍保持在工作狀態,當保持線圈斷電時,繼電器則返回到起始位置。 繼電器有嵌入和突出兩種安裝方式,請?jiān)谟嗀洉r(shí)注明。

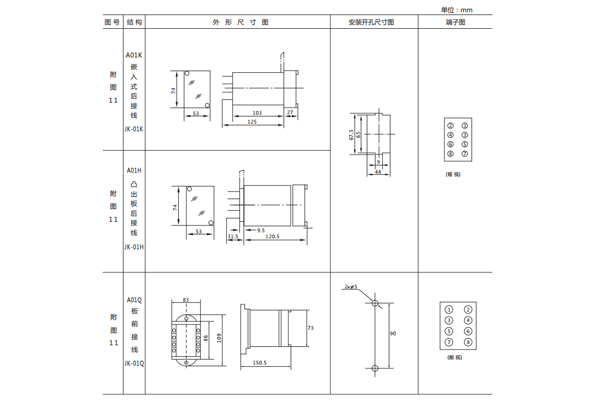

三、DX-32BJ信號繼電器安裝尺寸
