發表時間:2019-11-06 19:50 瀏覽次數:509 〖返回〗一、JZS-G-25端子排靜態延時中間繼電器概述

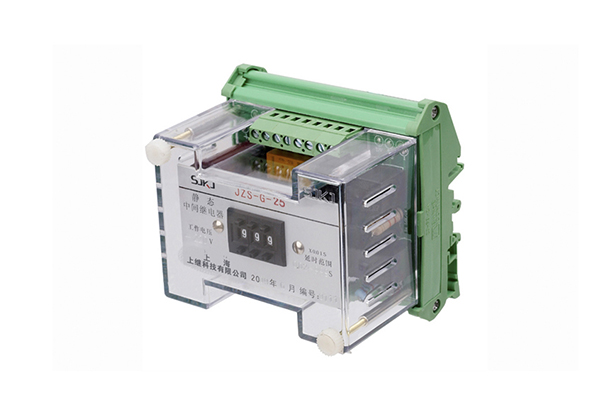

JZS-G-25可調延時中間繼電器用于各種保護和自動控制線路中,以增加保護和控制回路的觸點數量和觸點容量,可根據需要調節通電或斷電延時。

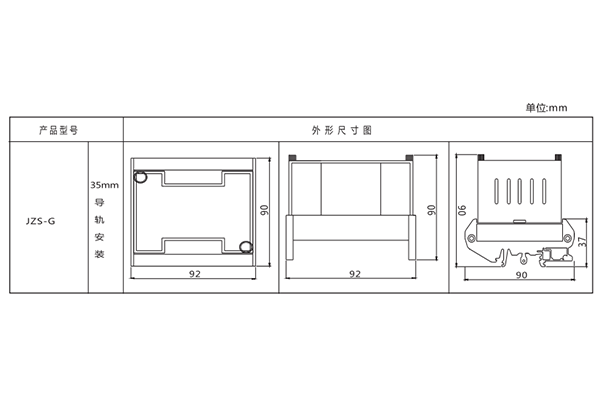

二、JZS-G-25端子排靜態延時中間繼電器外形尺寸及開孔尺寸
三、JZS-G-25端子排靜態延時中間繼電器技術參數
1、額定值:額定電壓DC/AC48V、110V、220V、 AC380V;
2、動作值:動作電壓直流應不大于額定電壓75% ,交流應不大能額定電壓80% ;
3、動作時間:不大于20ms;
4、觸點容量:在電壓不超過250V,電流不超過1A,時間常數為5ms±0.75ms直流有感負荷電路中, 斷開容量為 50W;在電壓不超過250V,電流不超過5A,功率因數為cosΦ0.4±0.1的交流電路中, 斷開容量為500VA。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回10萬次。輸出觸點長期允許接通電流為5A;
5、功率消耗:在額定電壓下不大于5W/5VA;
6、能耐壓:繼電器所有電路對外殼及非帶電金屬部分,以及電氣無聯系的各電路之間耐受交流50HZ電壓2KV歷時1min試驗無擊穿。
