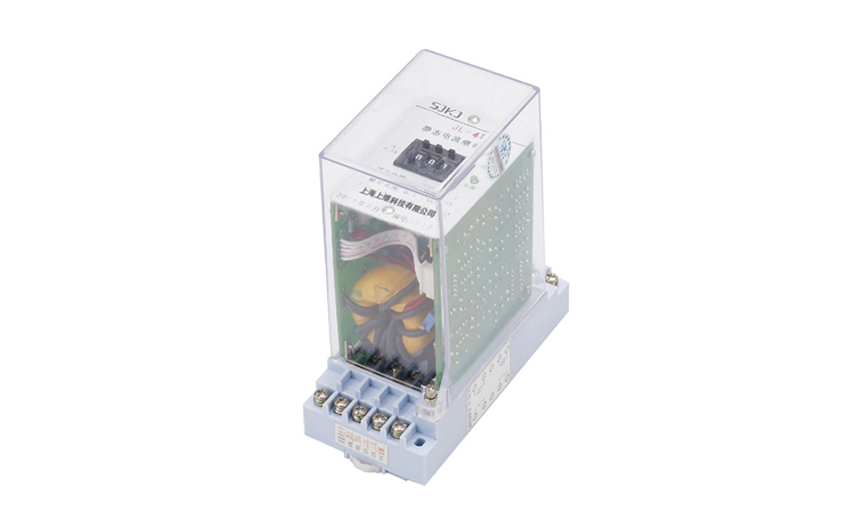

一、JL-41電流繼電器概述

JL-41靜態電流繼電器(以下簡稱本繼電器)用于發電機、變壓器和輸電線的過負新口短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器,精度高、功耗小、動作時間快,返回系數高、 整定直觀方便、范圍寬,提供直流輔助電源后完全可替代電磁型電流繼電器,輔助電源采用開關電源變換,交直流通用,工作范圍大,從100-300V均能可靠工作。

 JL-41靜態電流繼電器分為三個系列: JL-10、20、30、分別替代DL-10、 DL-20、 DL-30等系列電磁型電流繼電器。 JL系列靜態電流繼電器采用拔碼開關整定電流値,整定范圍為0.1-99.9A,改變整定値無需校驗,整定范圍寬,有利于用戶壓縮庫存品種。

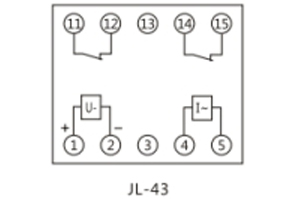

二、JL-41電流繼電器接線圖

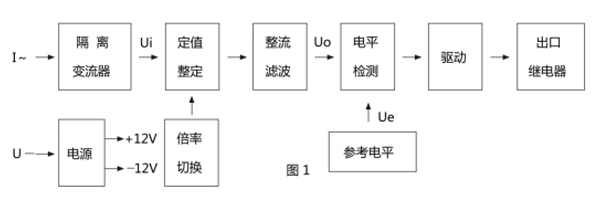

三、JL-41電流繼電器原理

本繼電器為靜態型繼電器,采用進口集成電路構成。被測量的交流電流I~經隔高變流器后,在其次級得到與被測、電流成正比的電壓Ui。 經定值整定后進行整流,整流后的脈沖電壓經濾波器濾波,得到與Ui成正比的直流電壓Uo。在電平檢i測中Uo與直流參考電壓Ue進行比較 , 若直流電壓Uo低了參考電壓,電平檢測器輸出正信號,驅動出口繼電器,繼電器處前作狀態,反之,若直流電壓uo高于參考電壓Ue,電平檢1測器輸出負信號,本繼電器處于不動作狀態。

四、JL-41電流繼電器整定誤差

a、在整定值范圍內，整定平均誤差的絕對值不大于3%；平均誤差=(5次測量平均值-整定值)/整定值×100%。

b、在標準條件下，同一整定值上測量的5次動作值的**值和最小值應不大于4%。

c、在-10℃~50℃的溫度下，任一整定點誤差的絕對值應不大于整定值的5%。

d、在輔助電壓80～110%變化范圍內，任一整定值整定誤差的絕對值應不大于4%。

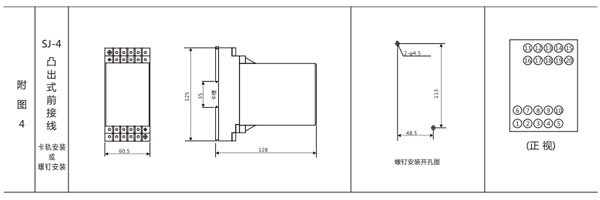

五、JL-41電流繼電器安裝尺寸

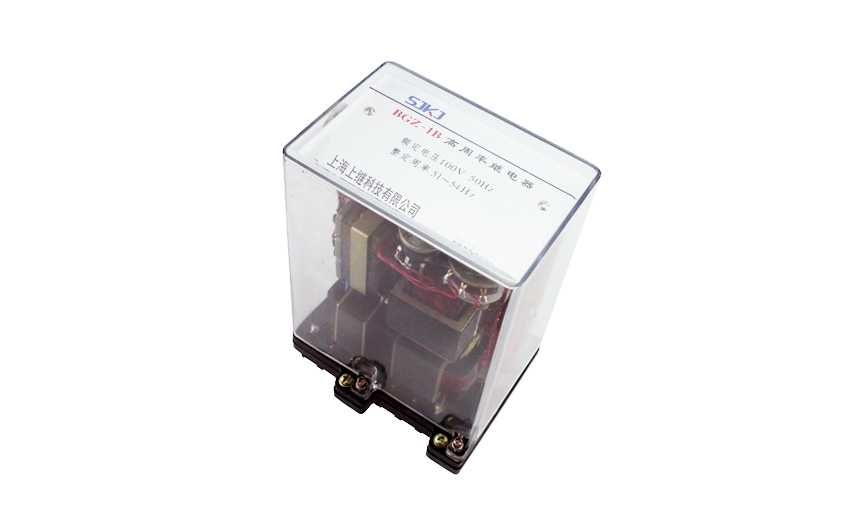

一、BGZ-1B高周率繼電器概述

BGZ-1B繼電器在電力系統的二次繼電保護線路中,作為反應頻率升高的靈敏元件。

二、BGZ-1B高周率繼電器結構特點

BGZ-1B為晶體管式, LC串聯諧振原理。殼體結構采剛JK2(凸出式后接線)、 JKF2Q(凸出式前接線)標準組件。

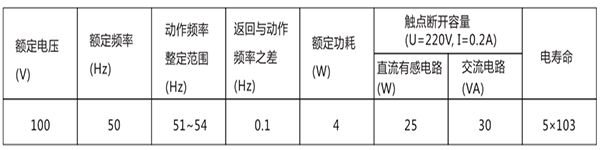

三、BGZ-1B高周率繼電器技術數據

BGZ-1B高周率繼電器的主要技術數據見表。

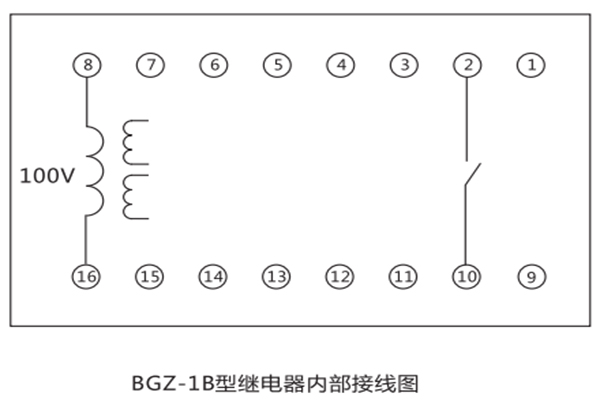

四、BGZ-1B高周率繼電器接線圖

BGZ-1B高周率繼電器內部接線見圖。

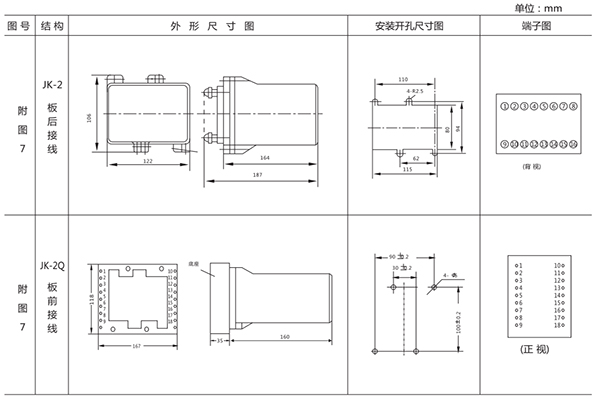

五、BGZ-1B高周率繼電器開孔尺寸

BGZ-1B采用JK-2殼體，如圖所示

上海上繼科技有限公司（專注電力保護裝置生產廠家）銷售熱線：021-57233089  QQ：1932551438

（以上內容僅供參考，上海上繼科技有限公司有最終解釋權）
