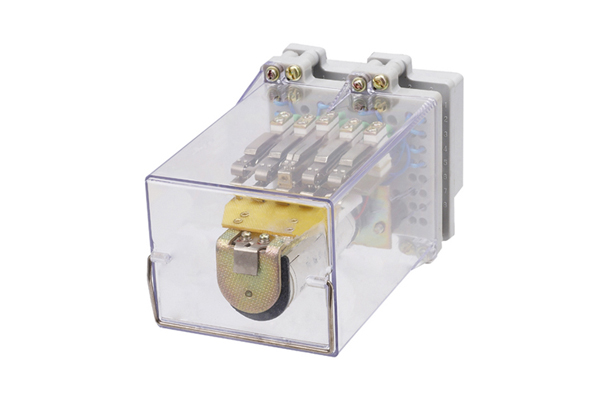

一、DZ-411中間繼電器的概述

DZ-411中間繼電器用于各種保護和自動控制裝置中，以增加保護和控制回路的接點數量和接點容量。繼電器的磁系統為拍合式，不拆除外殼可以做手動測試，能在溫?zé)釒褂谩?/span>

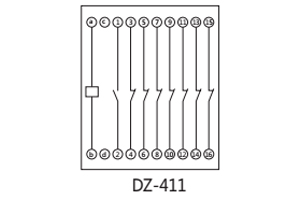

二、DZ-411中間繼電器的接線圖

三、DZ-411中間繼電器的參數

●額定電壓： DC110V、48V、24V、12V。

●動作電壓：不大于額定電壓的60%。

●返回電壓：不小于額定電壓的10%。

●動作時間和返回時間：不大于60ms。

●功率消耗：不大于5W。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。 輸出觸點長期允許接通電流為5A。

四、DZ-411中間繼電器的結構

⒈線圈裝在"U"形導磁體上，導磁體上面有一個活動的銜鐵，導磁體兩側裝有兩排觸點彈片。在非動作狀態下觸點彈片將銜鐵向上托起，使銜鐵與導磁體之間保持一定間隙。當氣隙間的電磁力矩超過反作用力矩時，銜鐵被吸向?qū)Т朋w，同時銜鐵壓動觸點彈片，使常閉觸點斷開常開觸點閉合，完成繼電器工作。當電磁力矩減小到一定值時，由于觸點彈片的反作用力矩，而使觸點與銜鐵返回到初始位置，準備下次工作。

⒉本繼電器的"U"形導磁體采用雙鐵心結構，即在兩個邊柱上均可裝設線圈。對于DZY、DZL和DZJ型只裝一個線圈，而對于DZB，DZS，DZK型可根據需要在另一個鐵心上裝以保持線圈或延時用阻尼片等。從而使線圈類型大不相同的繼電器都通用一個導磁體。

3.中間繼電器原理和交流接觸器一樣，都是由固定鐵芯、動鐵芯、彈簧、動觸點、靜觸點、線圈、接線端子和外殼組成。

五、DZ-411中間繼電器的特點

⒈靜態中間繼電器采用線圈電壓較低的多個優質密封小型繼電器組合而成，防潮、防塵、不斷線，可靠性高，克服了電磁型中間繼電器導線過細易斷線的缺點。

⒉功耗小，溫升低，不需外附大功率電阻，可任意安裝及接線方便。

⒊繼電器觸點容量大，工作壽命長。

⒋繼電器動作后有發光管指示，便于現場觀察。

⒌延時只需用面板上的撥碼開關整定，延時精度高，延時范圍可在0.02-5.00S任意整定。

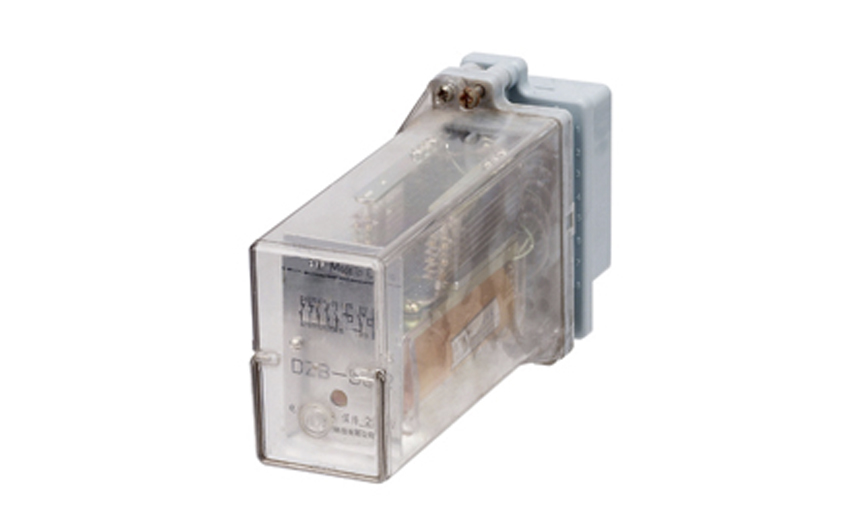

一、DZB-551繼電器的用途

DZB-550系列中間繼電器用于電力系統二次回路及工業自動化控制回路上,作為轉換控制電路或擴大被控制電路范圍及船舶電站之用。

二、DZB-551繼電器的特點

1能提供7付動合、動斷及轉換觸點,結構緊法。

2通過罩殼上的小孔拔動銜鐵,可以試驗觸點動作情況。

2繼電器可以電壓起動電流自保(最多有三個電流繞組)。

4線圈激勵為直流。

三、DZB-551繼電器的動作原理

 該繼電器為電磁拍合式結構,并帶有保持線圈,由電磁系統,接觸系統二部分組成 ,當線圈通電時.通過鐵芯產生磁場吸合吸片, 由吸片帶動簧片,使觸點回路轉換,觸點采用雙觸點接觸 ,有接觸電阻小、接觸可靠性強、斷開負荷容量大等優點。繼電器外殼采用引進Combiflex凸出式模數化插入結構。

四、DZB-551繼電器的參數

1動作電壓≤70%額定電壓,動作電流≤80%額定電流。

2保持值:電壓≤70%額定電壓,電流≤80%額定電流。

3返回> 5%額定值。

4動作時間<40ms。

5線圈功耗:電壓線圈≤4W,電流線圈≤2W。

6觸點長期通過5A電流,并允許通過50A電流時間1s或通過25A電流時間4s。

7觸點能力與RXMA1型相同。

8絕緣耐壓50Hz, lmin, 2kV。

9沖擊電壓5?。

10能承受5-15Hz中等震級地震波沖擊。

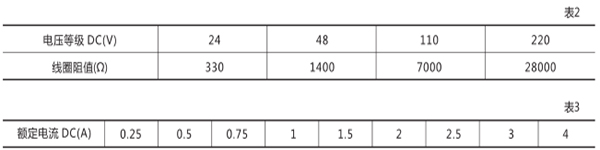

11額定電壓、額定電流及線圈阻值。

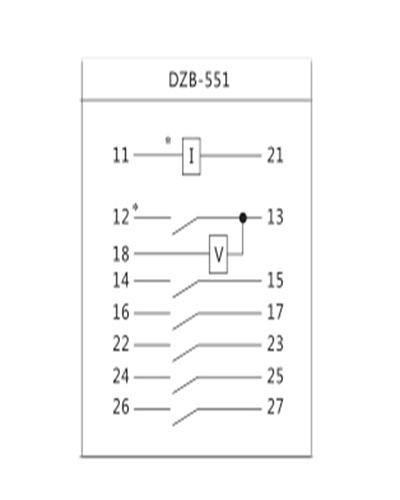

12繼電器觸點形式及代號

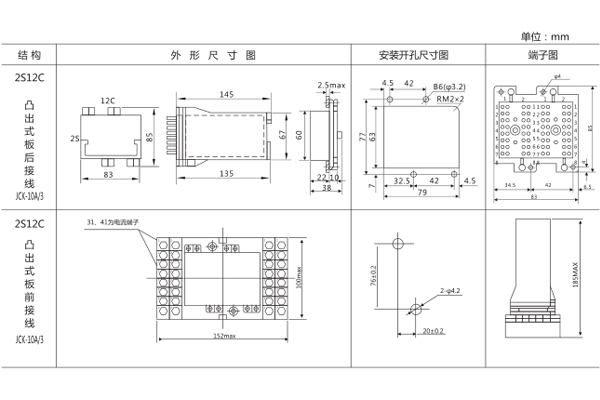

五、DZB-551繼電器的安裝尺寸

上海上繼科技有限公司（專注電力保護裝置生產廠家）銷售熱線：021-57233089  QQ：1932551438

（以上內容僅供參考，上海上繼科技有限公司有最終解釋權）
