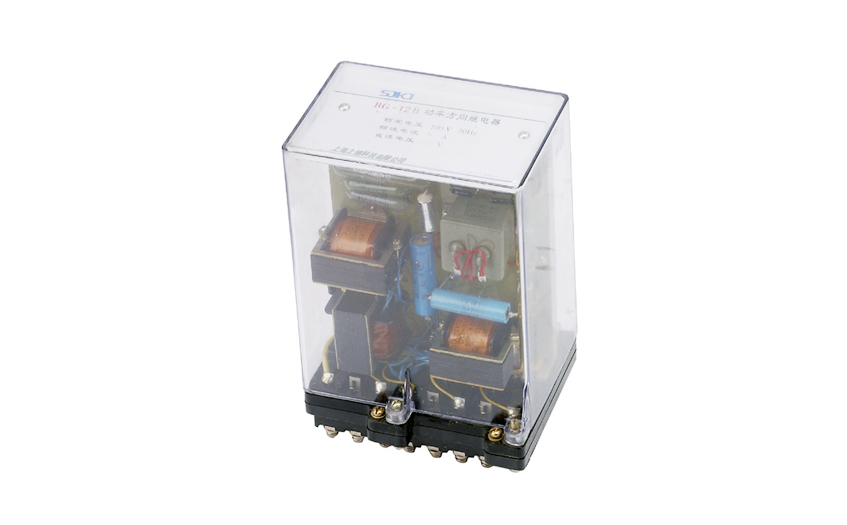

JPB-B數字式頻率繼電器主要用于電網或者發電機周率變化超過允許值時,發出切機或切除部分設備, 或部分用戶的頻率敏感元件, 確保發電機組的安全。

一、JPB-B數字式頻率繼電器的參數

1、額定電壓100V,額定頻率50Hz。

2、頻率整定值誤差不大于±0.015Hz。

3、整定范圍: JPB-A45-49.5Hz, JPB-B50.5-55Hz,最小整定級差0.0125Hz。

4、返回系數不大于1.02 ,返回時l間不大于60ms。

5、輸入工作電壓(60-120)V。

6、延時動作時間整定范圍為80ms-99.99s,延時級差10ms。

7、防止誤動措施:

設有滑差閉鎖電路整定范圍3-50Hz/S;設有低壓閉鎖電路55V以下進行閉鎖;設有中央報警信號觸點。

二、JPB-B數字式頻率繼電器的接線圖

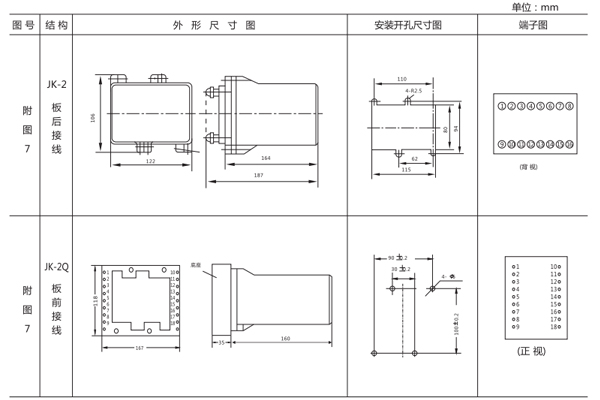

三、JPB-B數字式頻率繼電器的開孔尺寸

四、JPB-B數字式頻率繼電器的原理

本繼電器采用數字分頻原理來確定基準頻率,用以鑒別被測頻率的數值。具有頻率穩定度高、精度高、整定方便直觀等優點。

當?shù)竭_(dá)動作整定值時，繼電器產生電壓諧振。這時電路的阻抗變?yōu)榧冸娮栊缘?，而電路中的電流與外加電壓的相位一致。如果外加電壓的頻率高于繼電器的動作頻率，則在電路中電感性阻抗占優勢，此時電流落后于電壓。如果電網電壓的頻率低于動作頻率，則電容性阻抗占優勢，而電流超前電壓。當測量電路中的電流與外加電壓相位一致或超前時，接線圖允許繼電器動作。
