閃光繼電器與模數化結構繼電器區別和應用-上海上繼科技有限公司

發表時間:2019-07-29 16:23 瀏覽次數:366 〖返回〗

DX-1閃光繼電器

DX-1閃光繼電器用于信號回路。當工作線圈電源接通后,觸點可周期性的接通和斷開,使受控的燈光信號發出閃光。

一、DX-1閃光繼電器的接線圖

接線圖

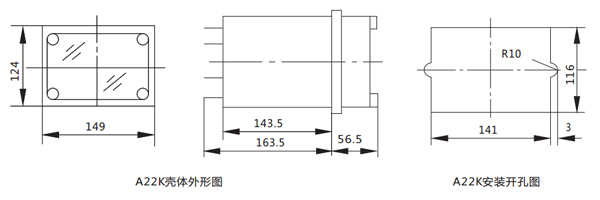

二、DX-1閃光繼電器的開孔尺寸

開孔尺寸

三、DX-1閃光繼電器的參數

●額定值:DC 220V、110V、48V。

●觸點形式:2組動合、1組動斷。

●閃光頻率:每分鐘60±20次。

●動作值:不大于70%額定值。

●功率消耗:不大于3W。

●觸點容量:在電壓不超過250V,電流不超過5A,時間常數為5±0.75ms的直流有感負荷電路中,產品輸出觸點的斷開容量為 50W。輸出觸點在上述規定的負荷條件下,產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●介質強度:產品各導電端子連在一起,對外露的非帶電金屬部分或外殼之間,能承受2000V(有效值)50Hz的交流電壓,歷時1分鐘 試驗,而無絕緣擊穿或閃絡現象。

RXMA1中間繼電器

RXMA1中間繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制回路之用。

一、RXMA1中間繼電器的參數

1動作電壓: DC.<70%額定電壓 。

2返回電壓: DC.>5%額定電壓 。

3動作時間:動合觸點,40ms,動斷觸點,30ms。

4線圈功耗:<2W

5觸點長期允許通過5A電流

   當通過電流的時間<200ms,允許通過90A電流;

   當通過電流的時間為1s時,允許通過50A電流。

6觸點斷開能力: AC250V時為5A(功率因數>0.4)為250VA。

   DC250V時為2A(L/R=40ms)為45W。

7絕緣耐壓: 50Hz, lmin, 2kV。

8沖擊電壓: 5kV。

9能承受5-15Hz中等震級的地震波沖擊。

10額定電壓及線圈阻值。

二、RXMA1中間繼電器的開孔尺寸

開孔尺寸

三、RXMA1中間繼電器的觸點形式
