JL-11靜態電流繼電器(以下簡稱本繼電器)用于發電機、變壓器和輸電線的過負新口短路保護裝置中作為啟動元件。本繼電器為集成電路靜態型繼電器,精度高、功耗小、動作時間快,返回系數高、 整定直觀方便、范圍寬，提供直流輔助電源后完全可替代電磁型電流繼電器，輔助電源采用開關電源變換，交直流通用,工作范圍大，從100-300V均能可靠工作。

一、JL-11電流繼電器的參數

1、功率消耗

a、交流回路功耗：小于0.5VA(交流額定值5A時)

b、直流回路功耗：見表2

2、整定誤差

a、在整定值范圍內,整定平均誤差的絕對值不大于3% ;平均誤差=( 5次測量平均信一整定值)整定值x100%。

b、在基準條件下,同一整定值上測量的5次動作值的**信和最小值應不大于4%。

c、在一10°C~50°C的溫度下,任一整定點誤差的絕對信應不大于整定值的5%。

d、在輔助電壓80~ 110%變化范圍內, 任一整定值整定誤差的絕對值應不大于4%。

3、動作時間

1. 1倍整定信的動作時間不大于30 m s ; 2信整定值的動作時間不大于20 m s。

4、返回系數: 0.90~0.95。

5、返回時間:不大于27ms。

二、JL-11電流繼電器的開孔尺寸

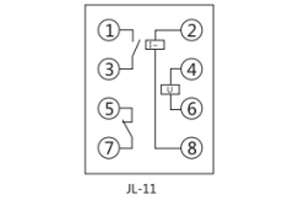

三、JL-11電流繼電器的接線圖

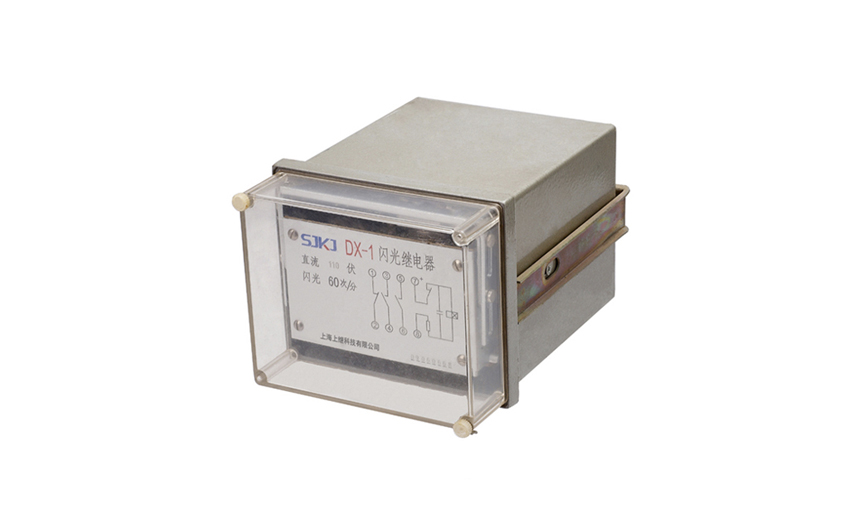

DX-1閃光繼電器用于信號回路。當工作線圈電源接通后，觸點可周期性的接通和斷開，使受控的燈光信號發出閃光。

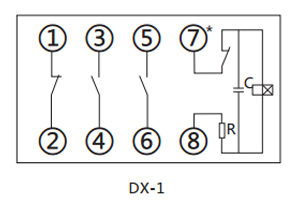

一、DX-1閃光繼電器的接線圖

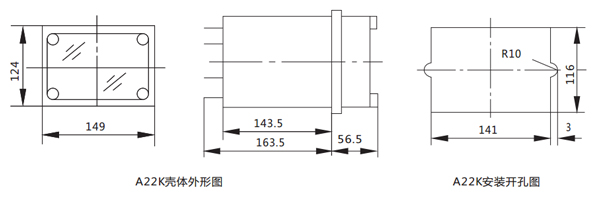

二、DX-1閃光繼電器的開孔尺寸

三、DX-1閃光繼電器的參數

●額定值：DC 220V、110V、48V。

●觸點形式：2組動合、1組動斷。

●閃光頻率：每分鐘60±20次。

●動作值：不大于70％額定值。

●功率消耗：不大于3W。

●觸點容量：在電壓不超過250V，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為 50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×104次。輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間，能承受2000V(有效值)50Hz的交流電壓，歷時1分鐘 試驗，而無絕緣擊穿或閃絡現象。
