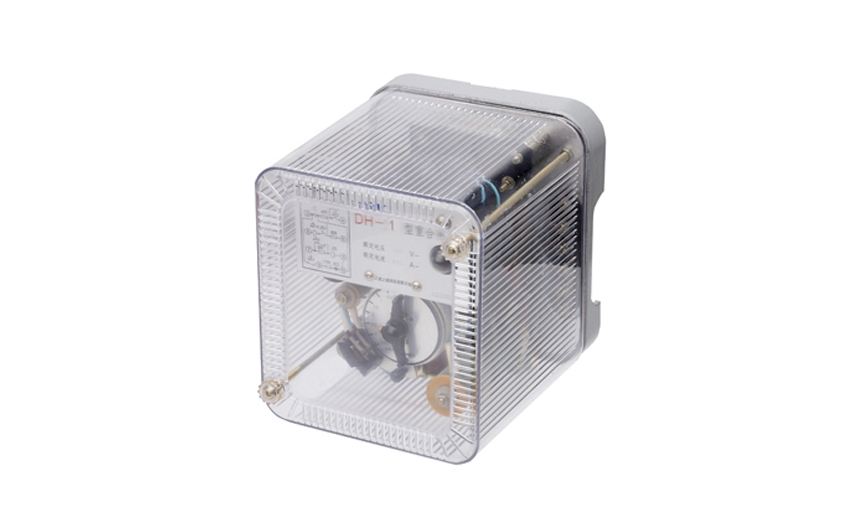

DH-1重合閘繼電器用于輸電線路上實現三相一次重合閘的控制回路中 。

一、DH-1重合閘繼電器的結構

該繼電器由一臺時間繼電器（DS-112C型，作為時間元件JS），一臺電碼繼電器（作為中間元件JZ），及電阻，電容元件組成。它們被固定在絕緣的安裝板上，安裝板又被固定在金屬的底座上，裝有金屬的外殼，它通過螺桿被固定在底座上，在外殼與底座之間輔有隔塵墊，保證密封，在金屬外殼上部鑲有玻璃，從外面可以檢查裝置的動作情況。

繼電器可以采用板前接線，也可以板后接線。

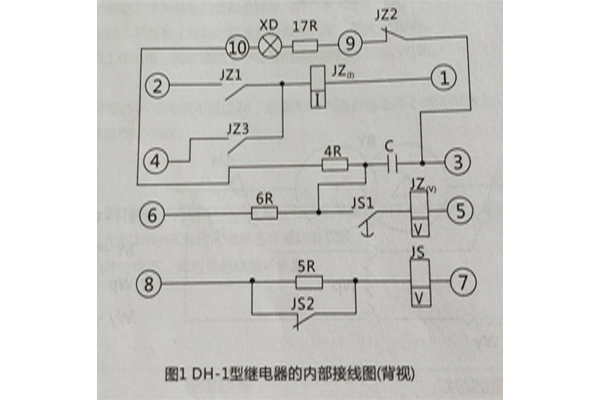

繼電器內部接線圖示圖1

二、DH-1重合閘繼電器的技術數據

1.繼電器的額定電壓為DC110V, 220V。

2.繼電器的額定電流(中間元件電流繞組JZ(I)的額定保持電流)為0.25A; 0.5A; IA; 2A; 4A。

3.在額定電壓下,當環境溫度為20±5°C,相對濕度不大于70%時,電容器充電到中間元件動作所必需的電壓的時間(一次重合閘間隔時間)在15s-25s范圍內 。

4.在70%額定電壓下,當環境溫度為20±5°C,相對濕度不大于70%時,繼電器應保證可靠動作,此時電容器充電到使中間元件動作所必需的電壓的時間,允許延長到2min。

5.當中間元件電壓繞組沒有電壓,電流繞組流過額定電流時,銜鐵保持在吸合位置。

6.繼電器在額定電壓下中間元件的觸點JZl與JZ(I)串聯后,應保證能接通額定電流8倍(不大于8A)的電流歷時5s,此后在觸點上不應有熔化和粘接的痕跡。

7.在額定電壓下,中間元件電流繞組JZ(I)的功率消耗應不大于1.35W。

8.時間元件的延時調整范圍為0.25s~ 3.5s。

9  時間元件的線圈串聯附加電阻后應能長期經受110%額定電壓 。

10.介質強度:繼電器各電路對外露非帶電金屬部分之間應耐受電壓2kV,交流50Hz歷時lmin試驗而無擊穿或閃絡。

三、DH-1重合閘繼電器的開孔尺寸

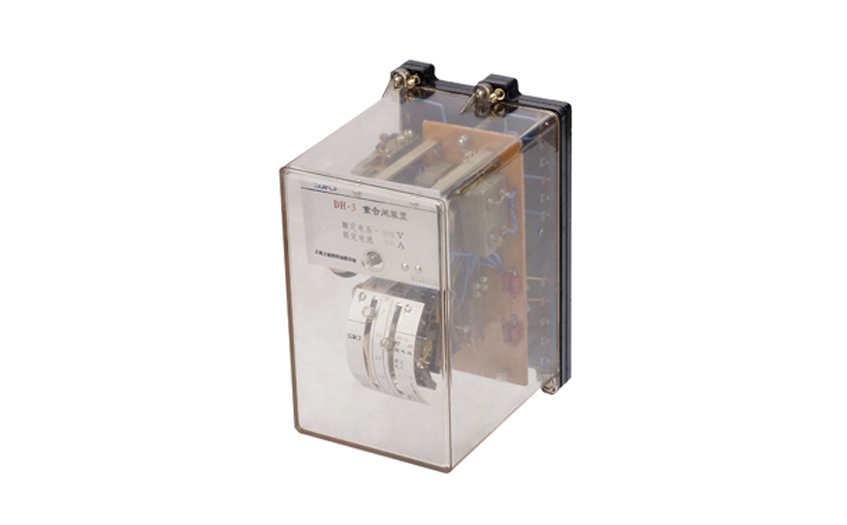

DH-3重合閘裝置用于輸電線路上實現三相一次重合閘接線中,作為重合閘元件。

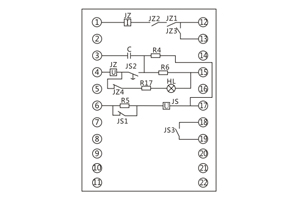

一、DH-3重合閘裝置的接線圖

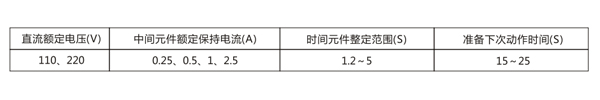

二、DH-3重合閘裝置的技術數據

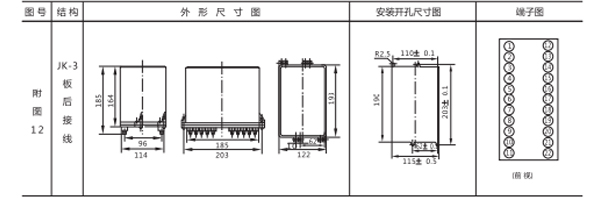

三、DH-3重合閘裝置的開孔尺寸
