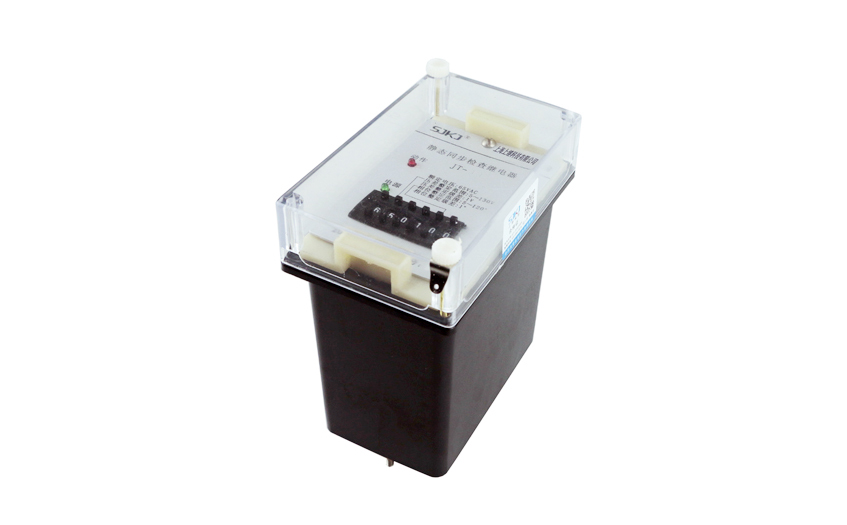

JT-1靜態同步檢査繼電器為靜態型瞬動繼電器,工作原理:通過數字電路處理處一個相位差(或電壓差)與設定值相比,達到同步檢査目的。

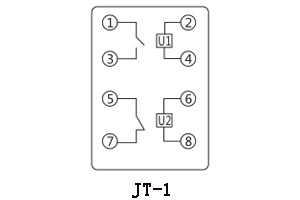

一、JT-1同步繼電器的接線圖
二、JT-1同步繼電器的開孔尺寸
JT-1采用CJ-1殼體,如圖所示
三、JT-1同步繼電器的技術參數
1.整定范圍
純相位監測: 5°-175°
電壓矢量檢査型: 0V~99V
2.觸點容量 250VAC COSCP=1.0 5A
合閘 250VDC 5A
分閘 250VDC T=5mS 50W
3. 觸點壽命 電壽命不低于10萬次;機械壽命不低于100萬次。
4.介質強度 繼電器各導電端子連在一起,對外露非帶電部分或外殼之間能承受2000V(有效值) 50Hz的交流電壓歷時1分鐘試驗而絕緣擊穿或飛弧現象。
5.絕緣電阻 繼電器各導電端子連在一起,對外露非帶電部分或外殼之間,用開路電壓為500V的、兆歐表測量其絕緣電阻不小于300M0。
6.工作環境 溫度-10°C~+50°C,相對濕度不大于90% ,海拔高度不大于2000M。

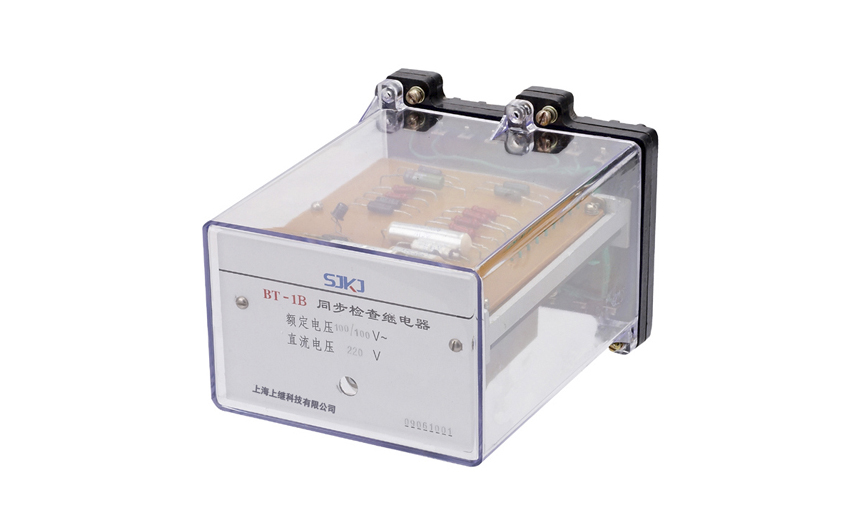

BT-1B/200同步檢査繼電器用于兩端供電系統的自動重合線路中,作為有無電壓和同期的檢査元件。
一、BT-1B/200同步繼電器的技術參數
·額定電壓:220V、110V、48V
·額定頻率:50Hz
·動作角度整定范圍: 20°~40°
·觸點形式: 一動合, 一動斷。
·返回系數:不大于0.85
·功率消耗:不大于6W
二、BT-1B/200同步繼電器的接線圖

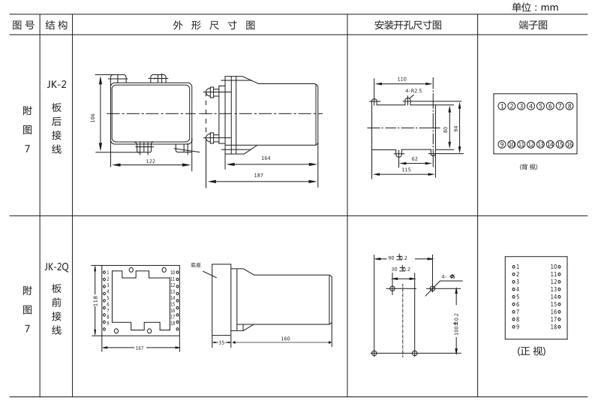

三、BT-1B/200同步繼電器的開孔尺寸
BT-1采用JK-2殼體,如圖所示
