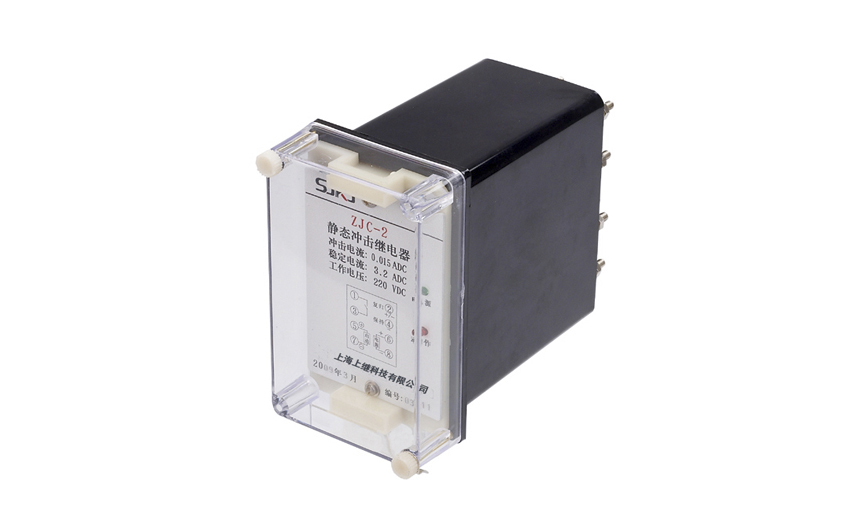

ZJC-2靜態沖擊繼電器在輸配電線路中應用于直流操作的保護與控制中作為集中信號裝置的主要元件,也可以用于特殊信號設備中。

一、ZJC-2沖擊繼電器的開孔尺寸

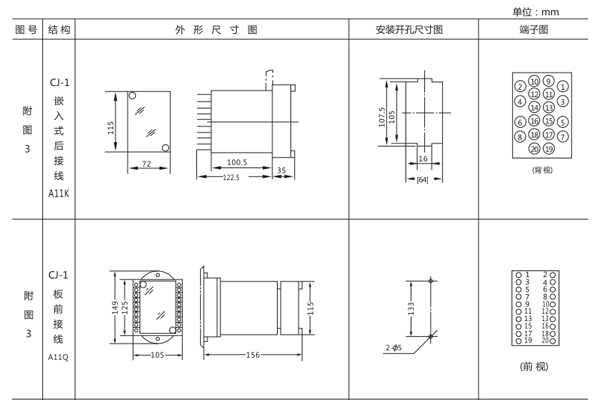

ZJC-2采用CJ-1殼體，如圖所示

二、ZJC-2沖擊繼電器的原理

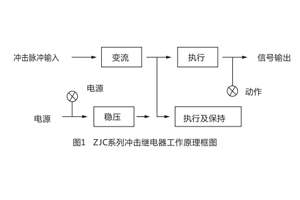

繼電器由變流取樣、執行、保持或延時自動復歸等部分組成(見圖1) ,裝有二只發光二極管,監視電源和執行狀況。當加入電源或復歸后需經1~2s時間充電,準備好下一次工作, 一旦啟動回路中有信號輸入,電流脈沖信號經變流取樣后,使執行部分工作并輸出信號,經保持或延時復歸部分延時后可實現保持或延時自動復歸、手動復歸等功能。

三、ZJC-2沖擊繼電器的技術數據

1、最小沖擊動作直流電流: 0.015A;施加90%額定的最小沖擊動作電流,裝置應能可靠動作在-10°C~+50°C溫度下,沖擊動作電流不大于0.015A。

2、**沖擊穩定直流電流: 3.20A。

3、功率消耗:

a、工作回路功率消耗: DC48V時≤1.5W; DC110V時≤3W; DC220V時≤5.5W。

b、啟動回路功率消耗:沖擊直流電流為3.2A≤1.5W時。

4、在一般情況下,繼電器處于自動復歸狀態,繼電器動作后保持5~10s自動復歸;需要保持時,將保持端與電源負端連接,手動復歸時,將復歸端與電源正端或負端接通一下,勿閉鎖。

JC-17/1沖擊繼電器(以下簡稱產品)用于電力系統直流操作的繼電保護及控制回路中,作為集中信號的主要元件。

一、JC-17/1沖擊繼電器的原理

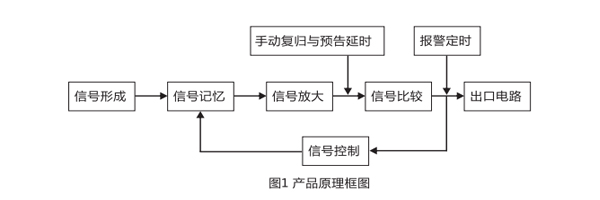

該產品完全排除了傳統的電流微分原理而采用電流幅值在報警整個周期內智能比較的方法，具有記憶特性，即記憶電流來到時刻以前的電流的幅值，比較報警電流來到時刻前后電流的幅值，如果有長信號與短信號重疊，在預告信號延時期內，只要長信號不返回，保證正確報警，長信號不會被短信號“抹掉”。產品內附有延時預告信號的延時時間元件，可省去外部的兩只時間繼電器，在音呼報警時，除手動復歸音響外，產品經定時回路自動解除音響。此外，產品對白熾燈字牌燈絲冷熱電阻的變化、電源紋波以及觸點抖動的影響均能有較強的抑制能力，保證產品正確動作。

二、JC-17/1沖擊繼電器的開孔尺寸

JC-17/1采用A11殼體，如圖所示

三、JC-17/1沖擊繼電器的技術數據

1.額定參數

a)輔助電壓額定值: DC220、110、48V;

b)最小動作電流: DC100mA、15mA。

2.動作電流:產品的動作電流不大于最小動作電流的80%。

3.**長期穩定電流: 2A( 100mA規格) , 0.45A( 15mA規格) 。

4.預告延時時間調節范圍: 1~10s范圍內連續可調,在任一點一致性不大于10%。

5.報警定時時間調節范圍: 0.5~5s范圍內連續可調,在任一點一致性不大于10%。

6.在預告延時時間內,當動作電流為一個長信號與短信號重疊時,只要長信號不返回,產品應可靠動作。

7.功率消耗:

動作電流回路功耗:產品在**沖擊電流路數時的功耗不大于2.5W;

直流輔助電壓回路功耗:產品在額定電壓時的功率消耗不大于2.5W。

8.觸點性能

a)在電壓不超過250V,電流不超過2A,時間常數為5±0.75ms的直流有感負荷回路中,產品輸出觸點的斷開容量為30W。

b)在電壓不超過250V,電流不大于2A的交流電路(cos(p=0.4±0.1)中,觸點的斷開容量為50VA。

c)輸出觸點電路在上述負荷條件下,裝置應可靠動作及返回5x103次。

9.絕緣性能

1、產品下列部位應進行絕緣性能測試;

a)各常電的導電電路分別對地之間 ;

b)無電氣聯系的各帯電的導電電路之間 。

2、絕緣電阻

對1、產品所列部位,用開路電壓為500V的測試儀器測定,其絕緣電阻不小于300M0。

3、介質強度

對1、產品所列部位,應承受頻率為50Hz的交流試驗電壓2kV(有效值) ,歷時1min的檢驗,無閃絡或擊穿現象

4、沖擊電壓

對1、產品所列部位,能承受標準雷電波的短時沖擊電壓試驗,試驗電壓為5kV

10.承受衰減振蕩波干擾能力

能承受GB/T14598.13-1998規定的頻率為1MHz及100kHz衰減振蕩波(第一個關波電壓輻值共模2.5kV,差模為1.0kV)   脈沖群干流試驗。11.承受靜電放電干流

能承受G B/T G B/T14598. 14-1998規定的嚴酷等級為m級的靜電放電干流試驗 ;

12.承受輻謝電磁場干流

能承受GB/T GB/T14598.9-1995規定的嚴酷等級為m級的輻射電磁場干擾試驗;

13.承受快速瞬變干流

能承受G B/T G B/T14598. 10- 1997第4章規定的嚴酷等級為m級的快速瞬變干擾試驗。

14.機械性能

工作條件:能承受嚴酷等級為 I級的振動響應檢驗。

運輸條件:能承受嚴酷等級為 I級的振動耐久、沖擊耐久、碰撞檢驗。

15.環境條件

環境溫度: -10~+50°C, 貯運-25~70°C在極限溫度下不施加激勵量產品不出現不可逆變化,恢復后產品應能正常工作,,相對濕度:最溫月的月平均**相對濕度為90% ,同時該月的月平均**溫度為+25°C,且表面無凝露;**溫度為+40°C時,平均**相對濕度不超過50%。
